TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)
ADY (x8)
ADK (x8)
ADY (x2)
ADY (x2)
ADK
ADK
ADK
ADK
3/8 in/po
(10 mm)

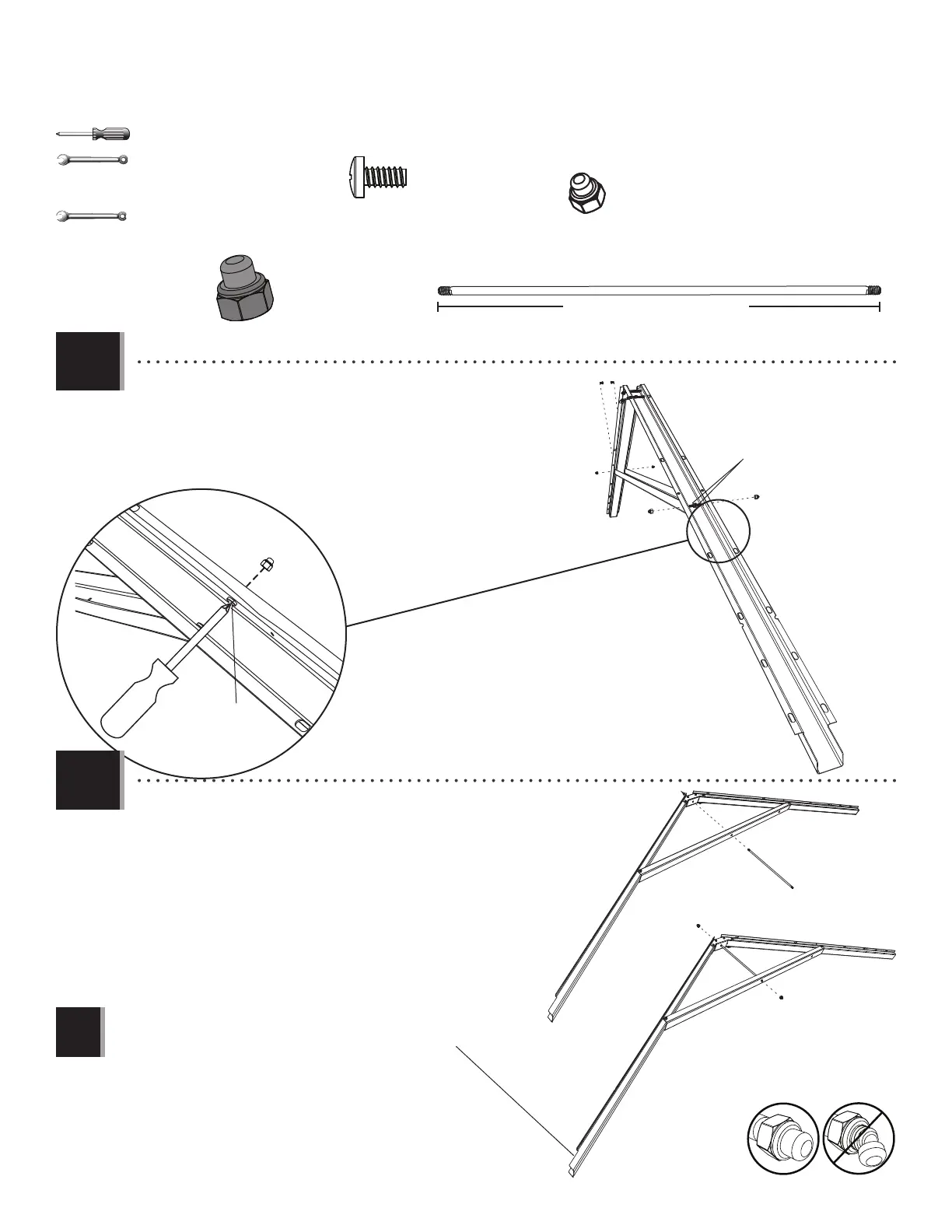

• Attatch the Truss Brace using the hardware provided. Do not
overtighten.
• Attacher le support de la ferme à l’aide de la quincaillerie
incluse. Ne pas serrer excessivement.
• Sujetar el soporte de la cercha usando el herraje indicado. No
apretar demasiado.
2.4
2.5
11 9/16 in/po (29,4 cm)
ADJ (x4)
ADH (x2)
7/16 in/po (x2)
(11 mm) (x2)
• Slide a Truss Rod (ADH) through the holes in the Brace and
Connector. Secure with two Cap Nuts (ADJ). Repeat the previous
steps for a second Side Truss.
• Faire glisser une tige (ADH) à travers les trous dans le
support et le raccord. L’attacher bien à l’aide de deux écrous
à chape (ADJ). Répéter les étapes précédentes pour une deuxième
ferme latérale.
• Deslizar una varilla (ADH) a través de los agujeros en el
soporte y el conector. Sujetarla con dos tuercas ciegas (ADJ).
Repetir los pasos anteriores para una segunda cercha lateral.
ADJ
ADJ
ADH
• Note: This notched end will face the front of the shed.
• Remarque : Cette extrémité encochée fera face à la partie avant de l’abri.
• Nota: Este extremo muescado dará a la parte delantera de la caseta.
!
ADK
ADY
