TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)
• Repeat the previous steps for two Truss Assemblies without notches on both ends.
• Répéter les étapes précédentes pour ensembler deux fermes sans les encoches aux deux extrémités.
• Repetir los pasos anteriores para ensamblar dos cerchas sin muescas a los dos extremos.
2.6
11 9/16 in/po (29,4 cm)
ADJ (x4)
ADH (x2)
7/16 in/po (x2)
(11 mm) (x2)
ADY (x8)
ADK (x16)
DTK (x8)
3/8 in/po (x2)
(10 mm) (x2)
AIP
DSR
DSM
DSR
DSR
DSR
DSR

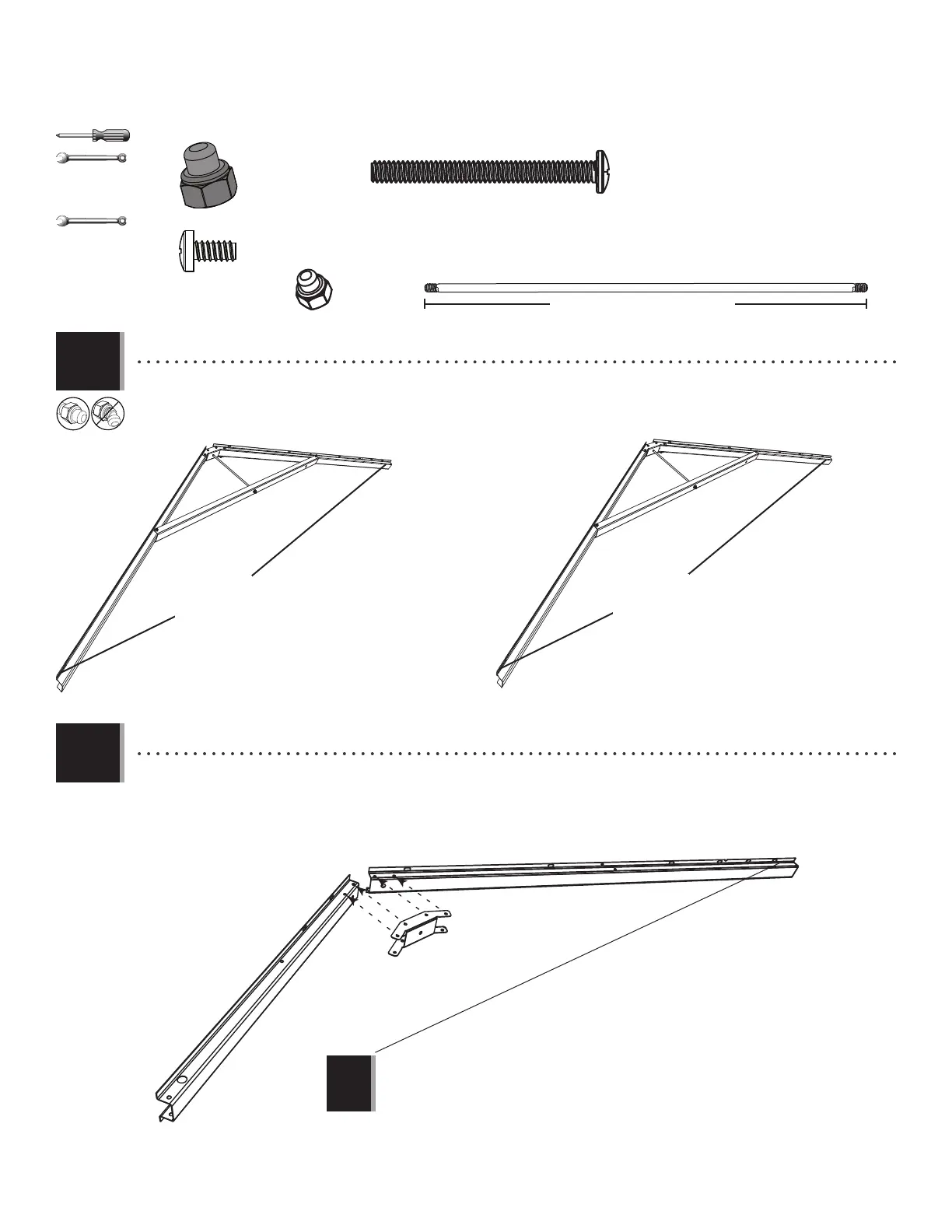

• Attach a Connector (AIP) to the end of two Truss Gutter Channels (DSM & DSR) as shown.
• Attacher un raccord (AIP) à l’extrémité des canaux de gouttière (DSM et DSR) comme indique.
• Sujetar un connector (AIP) a los extremos de los canalones de la cercha (DSM y DSR) como se muestra.
CENTER TRUSS (x1) / FERME CENTRALE (x1) / ARMAZÓN CENTRAL (x1)
• Note: Channel (DSR) has no notch at the end.
• Remarque : Le canal (DSR) n’a pas d’encoche à l’extrémité.
• Nota: El canalón (DSR) no tiene una muesca al extremo.
!
2.7
Without notch
Sans encoche
Sin muesca
Without notch
Sans encoche
Sin muesca
