34
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 3 (CONTINUED) / SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN)

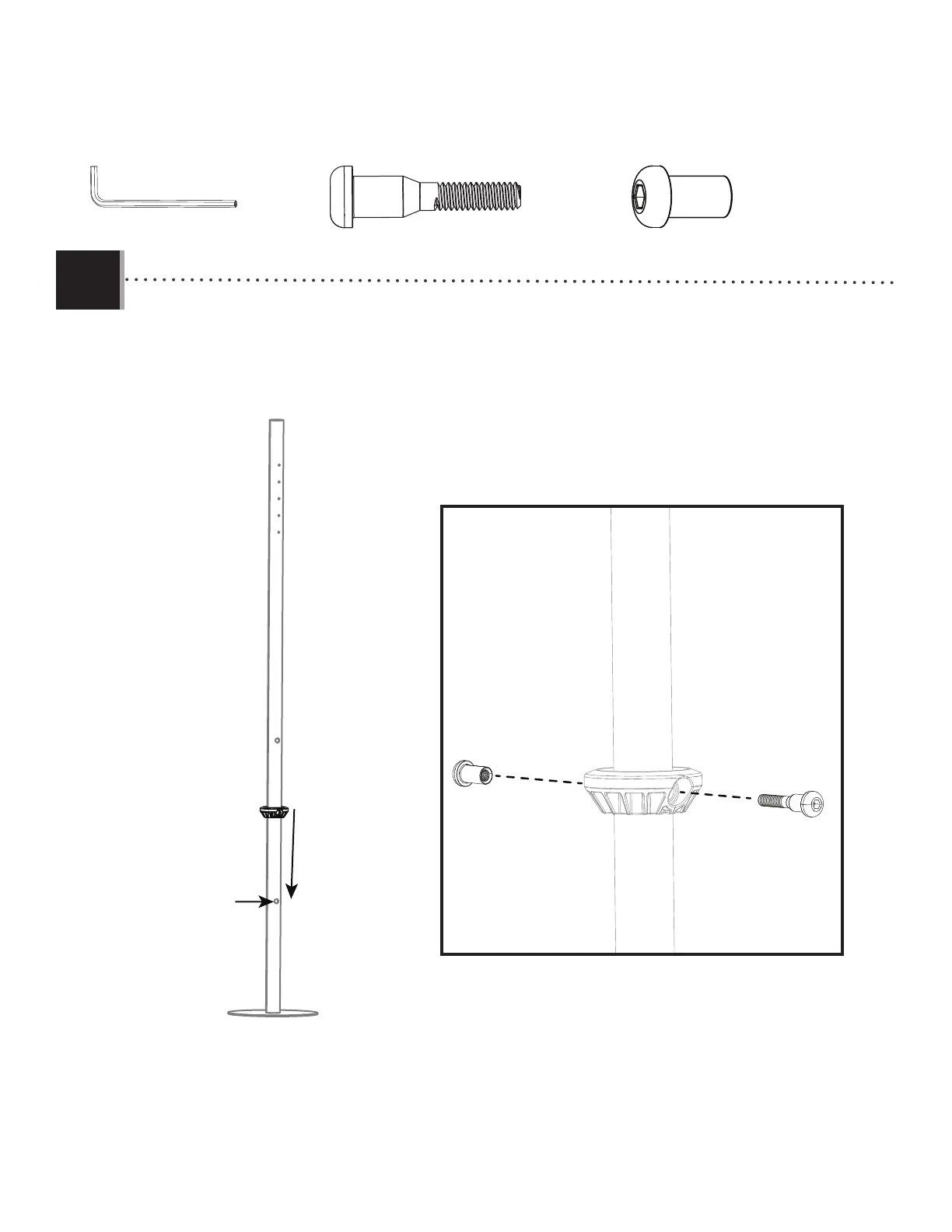

• Slide the seat stop (FIV) onto the pole and ground plate assembly (FIS) until it reaches the bottom-most hole in the pole.
Secure the seat stop with the hardware indicated.
• Glissez la butée (FIV) dans le poteau et l’assemblage de plaques de mise à la terre (FIS) jusqu’à ce qu’elle atteigne le
trou le plus bas sur le poteau. Fixez la butée à l’aide de la quincaillerie indiquée.
• Deslice el tope del asiento (FIV) hacia el poste y el montaje de la placa de suelo (FIS) hasta que alcance el último orifi cio
en el poste. Asegure los topes de los asientos con el herraje indicados.
3.1
DXY (x1) BTS (x1)
(2)
3/16 in/po (5 mm)
FIS
FIV
FIV
BTS
DXY
To Next Page
