TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 3 (CONTINUED) / SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN)

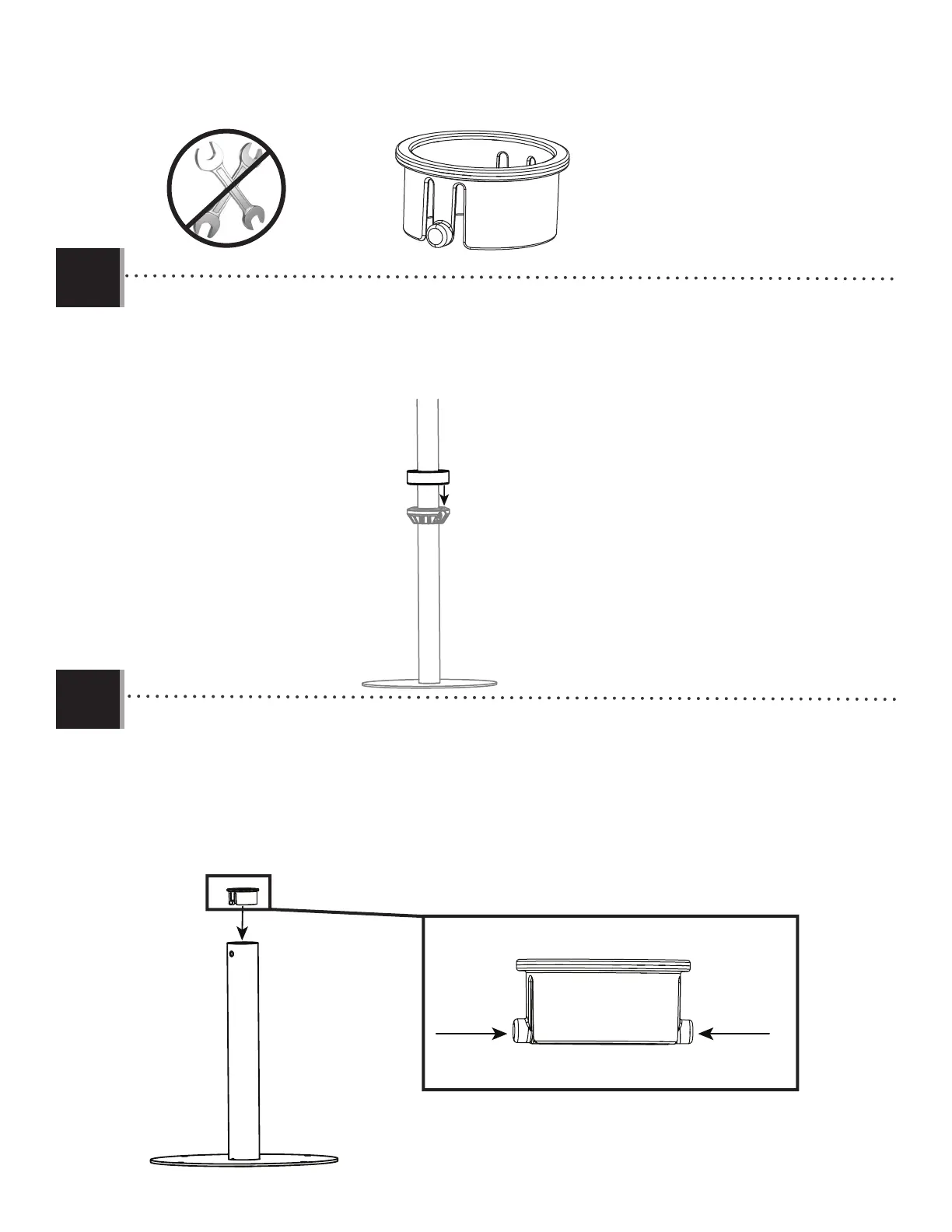

• Slide the nylon bearing (FIW) over the pole and ground plate assembly (FIS) until it rests on the seat stop (FIV). No
hardware is required for this step.
• Glissez le coussinyl (FIW) sur le poteau et l’assemblage de plaques de mise à la terre (FIS) jusqu’à ce qu’il repose sur
la butée (FIV). Aucune quincaillerie n’est nécessaire pour cette étape.
• Deslice el soporte de nylon (FIW) a través del poste y el montaje de la placa de suelo (FIS) hasta que descanse sobre
el tope del asiento (FIV). No se utilizan el herraje (tornillos) para este paso.
3.2
FIV
FIW
FIS
• Place a spacer (FIY) Inside the seat support assembly (FIT). Press the side-tabs inward to seat the spacer properly
into the holes in the seat support assembly.
• Placez un espaceur (FIY) dans l’assemblage du support de butée (FIT). Poussez les volets latéraux vers l’intérieur
poser l’espaceur correctement dans les trous de l’assemblage du support de butée.
• Coloque un espaciador (FIY) dentro del montaje del soporte del asiento (FIT). Presione las pestañas laterales hacia
adentro para asentar el espaciador correctamente en los orifi cios del montaje del soporte del asiento.
3.1
3.3
FIY
FIT
FIY
FIY (x1)
