47
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 4 (CONTINUED) / SECTION 4 (SUITE) / SECCIÓN 4 (CONTINUACIÓN)

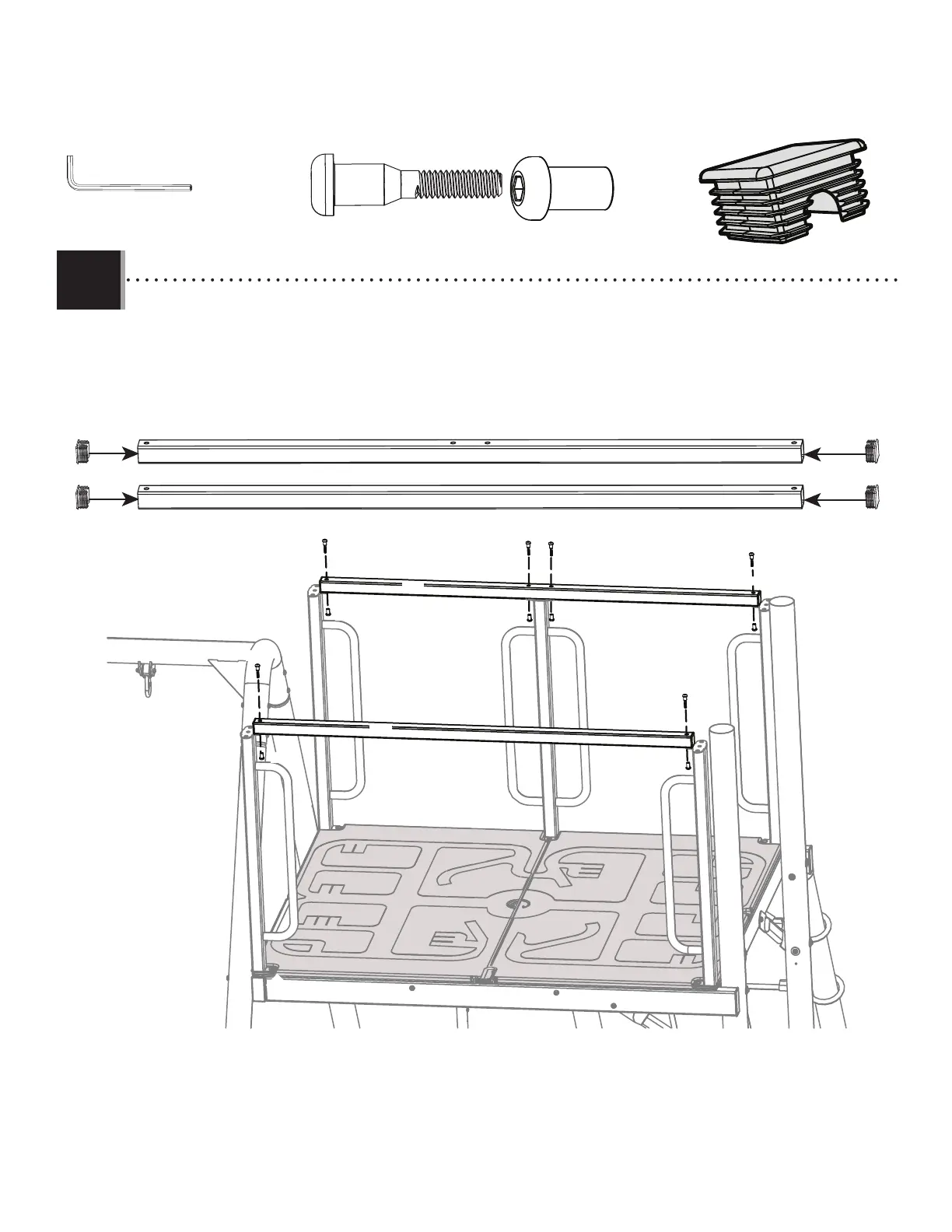

• Place the square plugs (EIG) into the ends of both deck tubes (CBU, FMR). Attach the deck tubes to the hand rails
using the hardware indicated.
• Placez les bouchons carrés (EIG) dans les bouts des deux tuyaux de plancher (CBU, FMR). Attachez les tuyaux de
plancher aux rampes à l’aide de la quincaillerie indiquée.
• Coloque las tapones cuadrados (EIG) dentro de los extremos de ambos tubos de la cubierta (CBU, FMR). Sujete los tubos
de la cubierta a los pasamanos utilizando el herraje indicadas.
4.5
BTS (x6)
EIG (x4)
DXY (x6)
BTS
BTS
BTSBTS
CBU
EIG
DXY DXY DXY
DXY
3/16 in/po (≈5 mm)
(2)
DXY
DXY
BTS
BTS
EIG EIG
EIG
CBU
FMR
FMR
To Next Page
