48
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 4 (CONTINUED) / SECTION 4 (SUITE) / SECCIÓN 4 (CONTINUACIÓN)
6
4.6

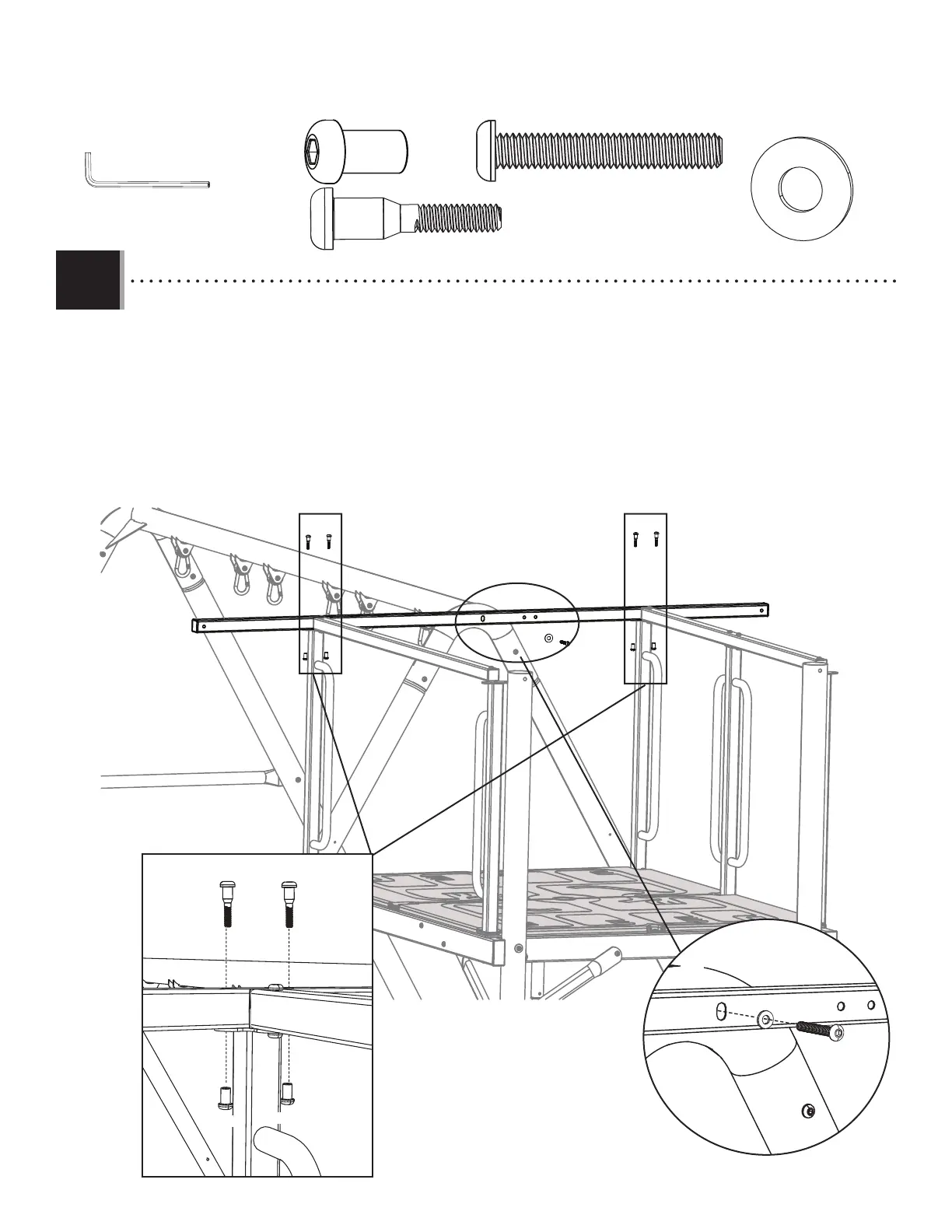

• Attach the A-frame roof tube (CBV) to the one-handle rails (CBS) and the swing bar (CBO) with the hardware shown in the
locations indicated. Make sure the dimpled side of the A-frame deck tube faces the A-frame, while the three
holes on the tube face downward.
• Attachez le tuyau de plancher à charpente en « A » (CBV) aux rampes à une poignée (CBS) et la barre à balançoire (CBO)
avec la quincaillerie montrée et les endroits indiqués. Assurez-vous d’orienter le côté avec fossette du tuyau de
plancher à charpente en « A », et orientez le côté avec trois petits trous vers le bas.
• Sujete el tubo de la plataforma del bastidor «A» (CBV) a los rieles de una agarradera (CBS) y a la barra del columpio (CBO)
con el herraje que se muestran en las ubicaciones indicadas. Asegúrese de orientar el lado con hoyitos del tubo
de la plataforma del bastidor «A», y oriente el lado con tres pequeños agujeros para abajo.
3/16 in/po (≈5 mm)
(2)
BTS (x4)
DXY (x4)
ASB (x1)
AAF (x1)
ASB
AAF
BTS
BTS
DXYDXY
CBO
CBV
CBV
To Next Page
