49
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 4 (CONTINUED) / SECTION 4 (SUITE) / SECCIÓN 4 (CONTINUACIÓN)

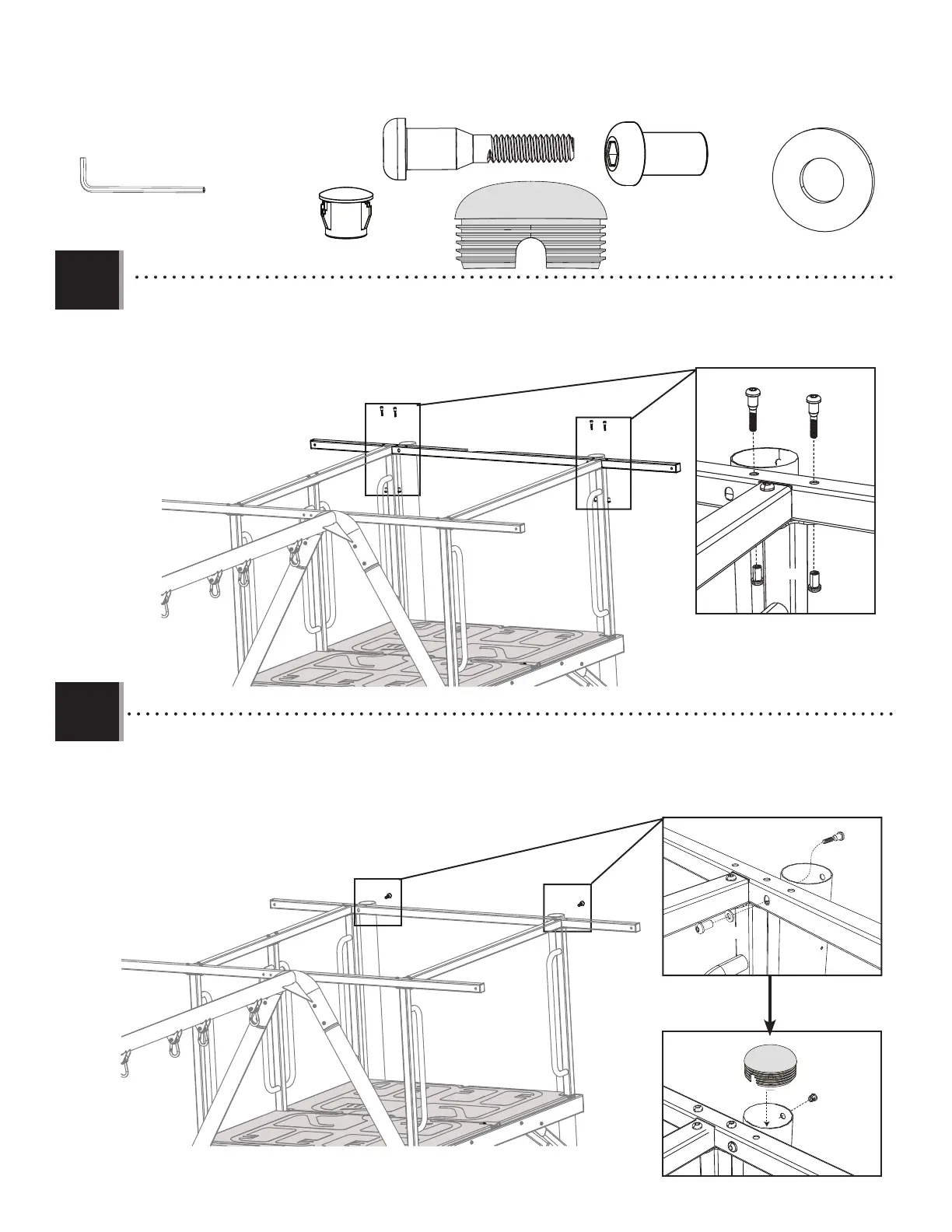

4.7
• Secure the climbing wall deck tube (CBW) to the one-handle rails (CBS) with the hardware indicated.
• Fixez le tuyau de plancher côté mur d’escalade (CBW) aux rampes à une poignée (CBS) avec la quincaillerie indiqués.
• Asegure el tubo de la cubierta de la pared de escalar (CBW) a los rieles de una agarradera (CBS) con el herraje indicadas.
BTS (x6)
DXY (x6)
AOF (x2)
AAF (x2)
EIF (x2)
3/16 in/po (5 mm)
(2)
DXY
BTS
4.8
• Secure the climbing wall deck tube (CBW) to the vertical poles (FJV) with the hardware indicated.
• Fixez le tube de pont du mur d’escalade (CBW) aux poteaux verticaux (FJV) à l’aide de la quincaillerie indiquée.
• Asegure el tubo de la cubierta de la pared de escalada (CBW) a los postes verticales (FJV) con el herraje indicados.
DXY
AAF
BTS
EIF
AOF
CBW
To Next Page
