73
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 7 (CONTINUED) / SECTION 7 (SUITE) / SECCIÓN 7 (CONTINUACIÓN)
6
3/16 in/po (≈5 mm)
(1)
1/2 in/po (≈13 mm)
(1)
AAN (x1)
ARL (x2)
DXY (x1)
ARU (x1)
BTS (x1)
FJT
DXY
BTS
ARU
ARL
ARL
BZV
!
• Do not overtighten the hardware. The binoculars should be able to move freely.
• Ne pas trop serrer les vis. Les jumelles devraient bouger librement.
• No apriete de más el herraje. Los binoculares deben poder moverse libremente.
AAN
CCD
7.11

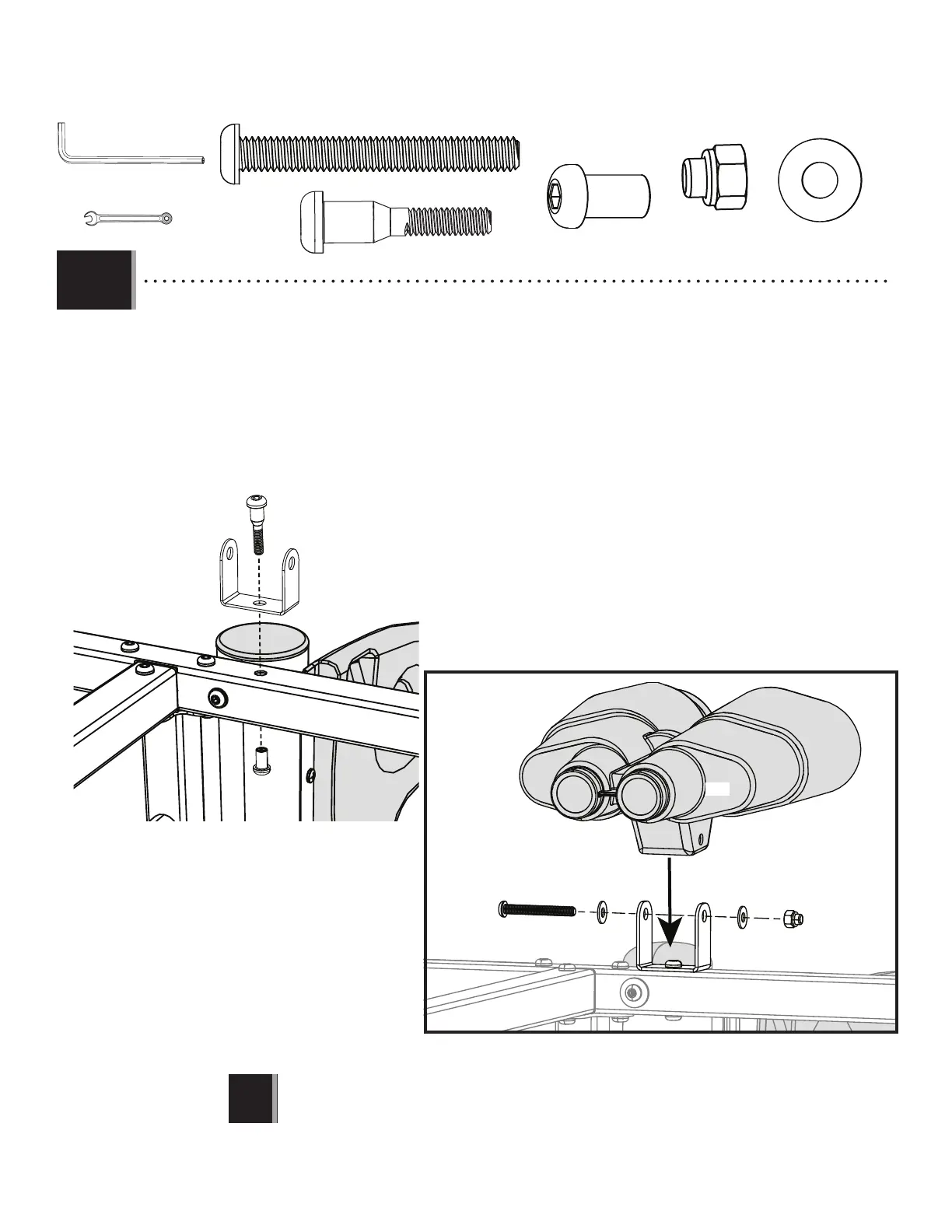

• Attach the binocular bracket (BZV) to the climbing wall deck tube (FJT) and secure with the hardware shown. Attach
the binoculars (CCD) to the bracket with the hardware shown.
• Attachez l’équerre de jumelles (BZV) au tuyau de plancher côté mur d’escalade (FJT) et fi xez avec la quincaillerie
montrée. Attachez les jumelles (CCD) à l’équerre avec la quincaillerie montrée.
• Sujete el soporte del binocular (BZV) al tubo de la cubierta de la pared de escalar (FJT) y asegure con el herraje que se
muestran. Sujete los binoculares (CCD) al soporte con los herraje que se muestran.
