TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 7 (CONTINUED) / SECTION 7 (SUITE) / SECCIÓN 7 (CONTINUACIÓN)
7.10

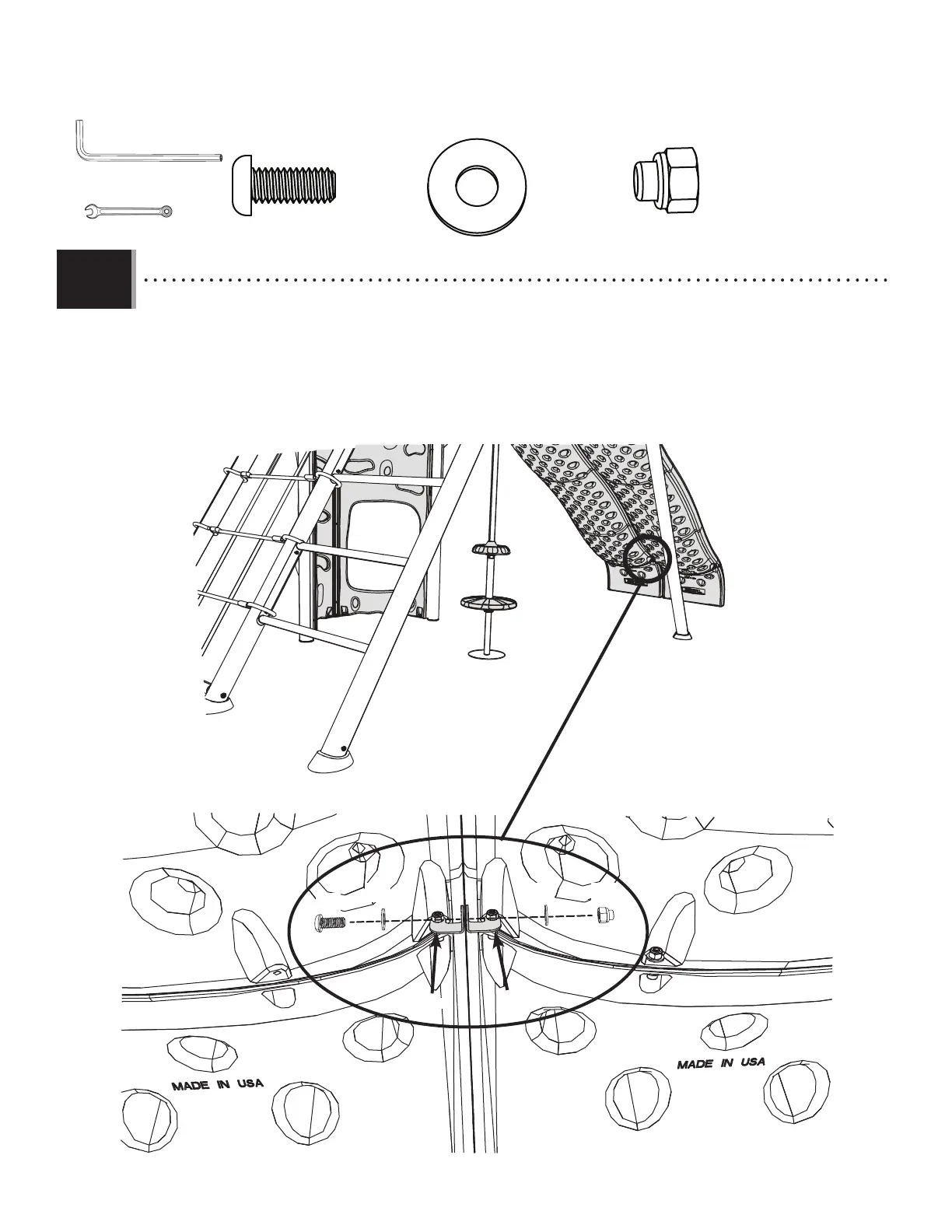

• Connect the two slides together using the brackets (FML, FMM) that were installed in Step 7.9 using the hardware
indicated.
• Connectez les deux glissoires ensemble à l’aide des fi xations (FML, FMM) installées à l’étape 7.9 avec la
quincaillerie indiquée.
• Conecte las dos resbaladillas juntándolas usando los soportes (FML, FMM) que se instalaron en el paso 7.9
usando el herraje indicados.
AANCVZCVZ
ARN
FML
FMM
ARN (x1)
CVZ (x2)
AAN (x1)
3/16 in/po (≈5 mm)
(1)
1/2 in/po (≈13 mm)
(1)
