X SECTION 1 (CONTINUED) / SECTION 1 (SUITE) / SECCIÓN 1 (CONTINUACIÓN)
6
ASI (x1) AAN (x1)
DWU
DWS
DWS
AAN
ASI
DWU

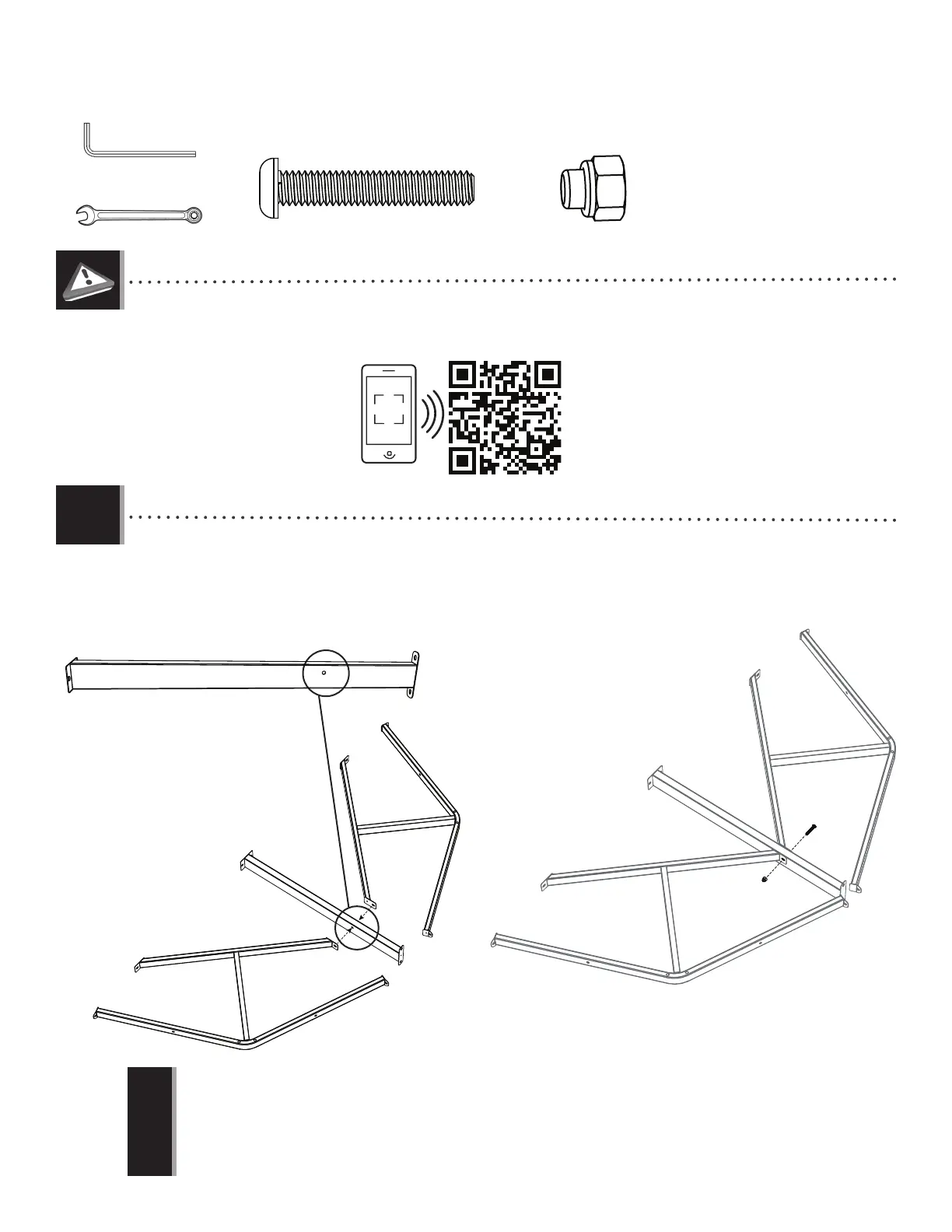

• The dimpled holes on the Angled Deck Supports (DWU)
face downward.
• Les trous cabossés sur les Supports angulaires à pont
(DWU) donnent vers le bas.
• Los agujeros abollados en los Soportes angulares para la
cubierta (DWU) dan hacia abajo.
!
• Ensure you orient the Short Deck Support Tube (DWS) as shown. Attach two Angled Deck Supports (DWU) to the Small
Deck Support Tube.
• Assurez-vous d’orienter le Tube court de support à pont (DWS) comme illustré. Attachez deux Supports angulaires à pont
(DWU) au Tube court de support à pont.
• Asegúrese de orientar el Tubo corto de soporte para la cubierta (DWS) como se muestra. Sujete dos Soportes angulares
para la cubierta (DWU) al Tubo corto de soporte para la cubierta.
1.1
• If you have trouble with this section, scan the code below to view a video on how to assemble the Tower Frame.
• Si vous avez des problèmes avec cette section, scannez le code en bas pour voir un vidéo de l’assemblage de la Tour.
• Si tiene problemas con esta sección, escanee el código abajo para ver un video del ensamble de la Torre.
http://go.lifetime.com/towerframeassembly
