16

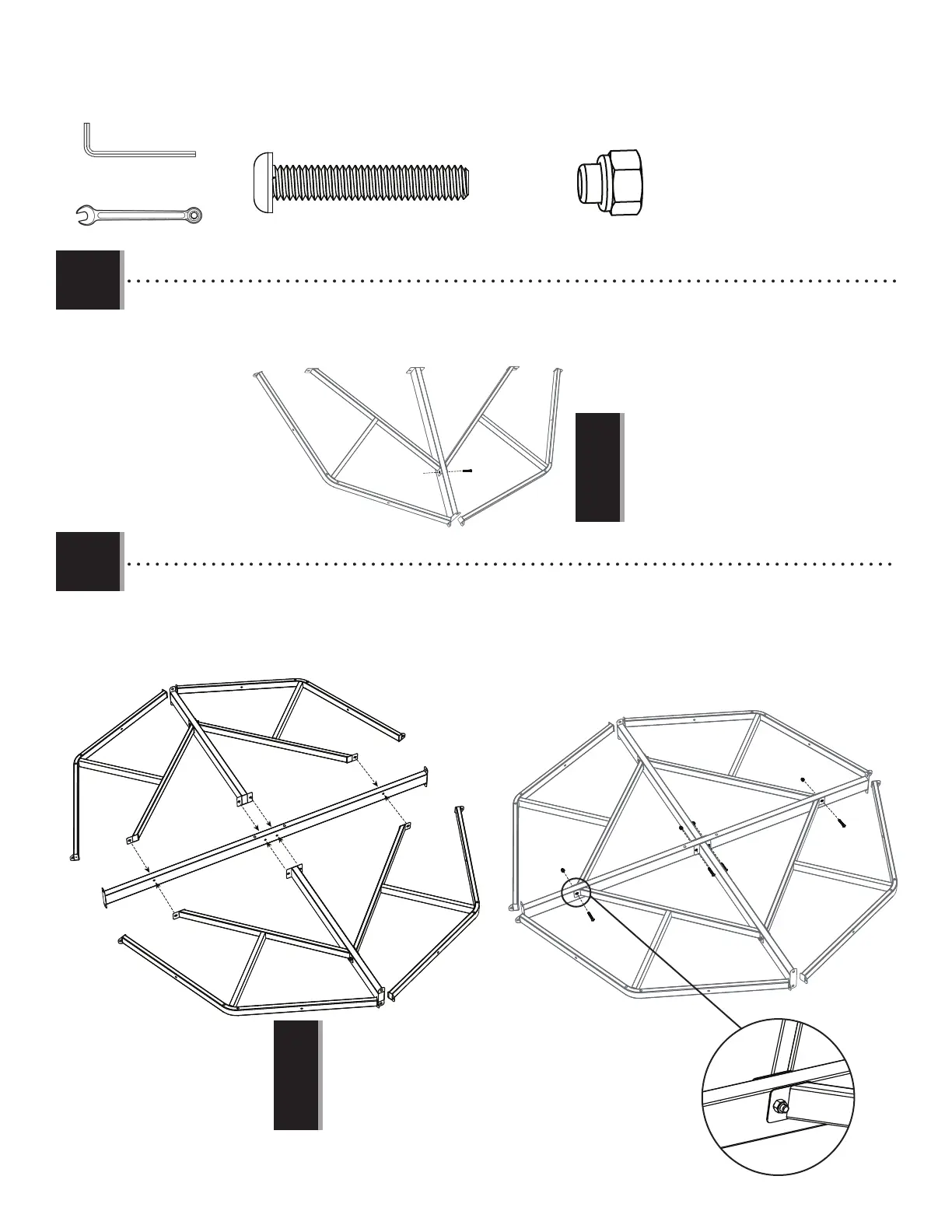

TOOLS AND HARDWARE REQUIRED / OUTILS ET ACCESSOIRES REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 1 (CONTINUED) / SECTION 1 (SUITE) / SECCIÓN 1 (CONTINUACIÓN)
6
ASI (x5) AAN (x5)
AAN
AAN
AAN
AAN
ASI
ASI
ASI
ASI
DWT
DWS
DWS
DWU
DWU
DWU
DWU
1.2
• Repeat step 1.2 to attach the remaining two Angled Deck Supports (DWU) to the second Small Deck Support Tube (DWS)
• Répétez l’étape 1.2 pour attacher les deux Supports angulaires (DWU) au deuxième Tube court de support (DWS).
• Repita el paso 1.2 para sujetar los dos Soportes angulares (DWU) restantes al segundo Tubo corto de soporte (DWS).
1.3
• The holes shown below on the Main Deck Support (DWT) should be oriented so they are closer to the top edge of the Tube.
• Orientez le Support principal du pont (DWT) de sorte pour que les trous (illustrés en bas) soient plus près le bord supérieur du
Tube.
• Oriente los agujeros en el Soporte principal de la cubierta (DWT) (ilustrados abajo) para que estén más cercanos al borde
superior del Tubo.
• The dimpled holes on the Angled Deck Supports (DWU)
face downward.
• Les trous cabossés sur les Supports angulaires à pont
(DWU) donnent vers le bas.
• Los agujeros abollados en los Soportes angulares para la
cubierta (DWU) dan hacia abajo.
!
AAN ASI
• The dimpled holes on the Angled Deck Supports
(DWU) face downward.
• Les trous cabossés sur les Supports angulaires à
pont (DWU) donnent vers le bas.
• Los agujeros abollados en los Soportes
angulares para la cubierta (DWU) dan hacia
abajo.
!
3/16 in/po (≈5 mm)
(1)
1/2 in/po (≈13 mm)
(1)
