TOOLS AND HARDWARE REQUIRED / OUTILS ET ACCESSOIRES REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 1 (CONTINUED) / SECTION 1 (SUITE) / SECCIÓN 1 (CONTINUACIÓN)
6
DWY
AAN
AUH
DZO
AUH (x3)
AAN (x3)

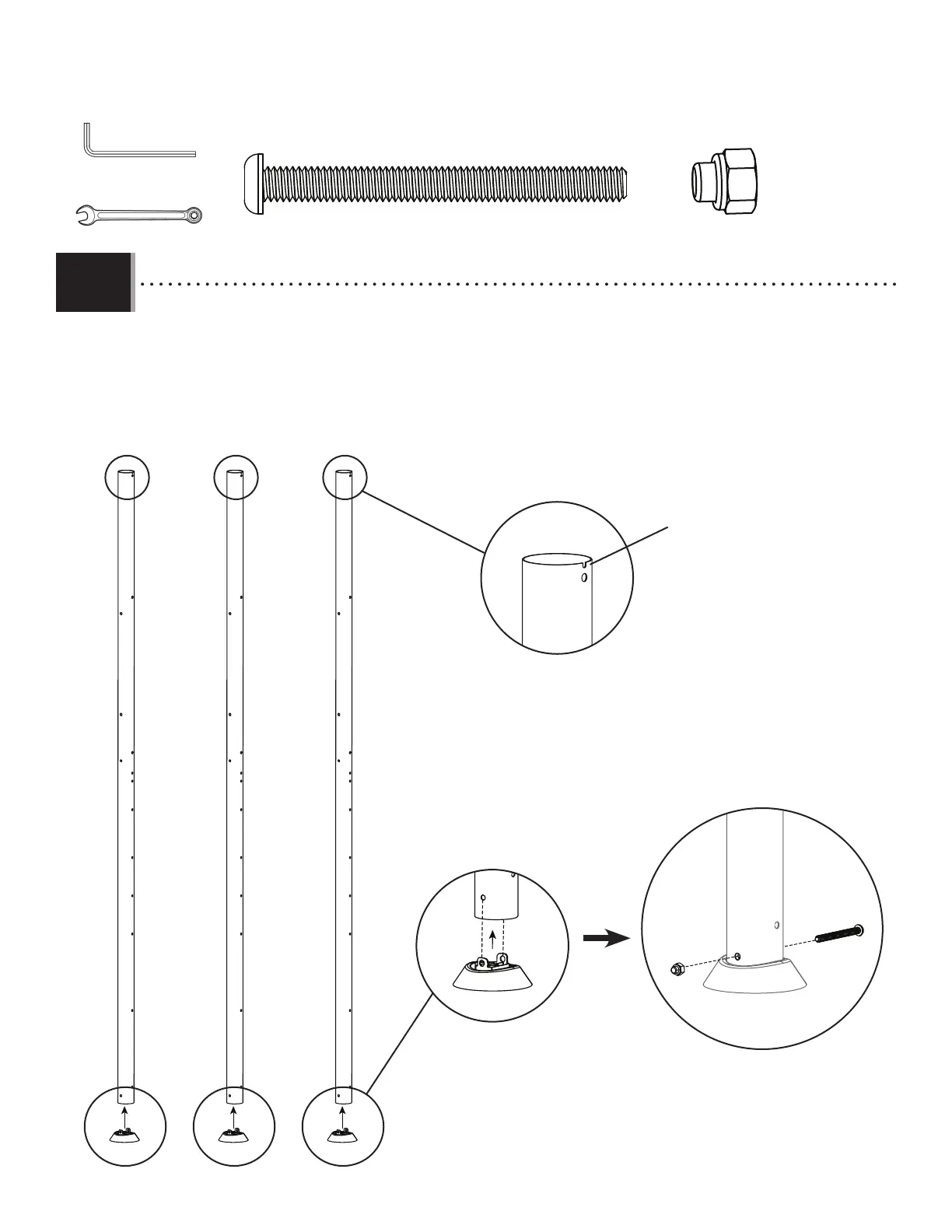

• Secure Foot Caps (DZO) to the three remaining Tower Poles (DWY) with the hardware indicated. Make sure the end of the
Pole with the small notch remains open.
• Attachez les Capuchons inférieurs (DZO) aux Poteaux de support à tour (DWY) restants à l’aide des accessoires indiqués.
Assurez-vous que l’extrémité du Poteau avec la petite encoche reste ouvert.
• Sujete los Tapones inferiores (DZO) a los Varales de soporte para la torre (DWY) restantes usando el herraje indicado.
Asegúrese que el extremo del Varal avec la muesca pequeña queda abierto.
DWYDWY
Notch
Encoche
Muesca
1.10
3/16 in/po (≈5 mm)
(2)
1/2 in/po (≈13 mm)
(2)
