23

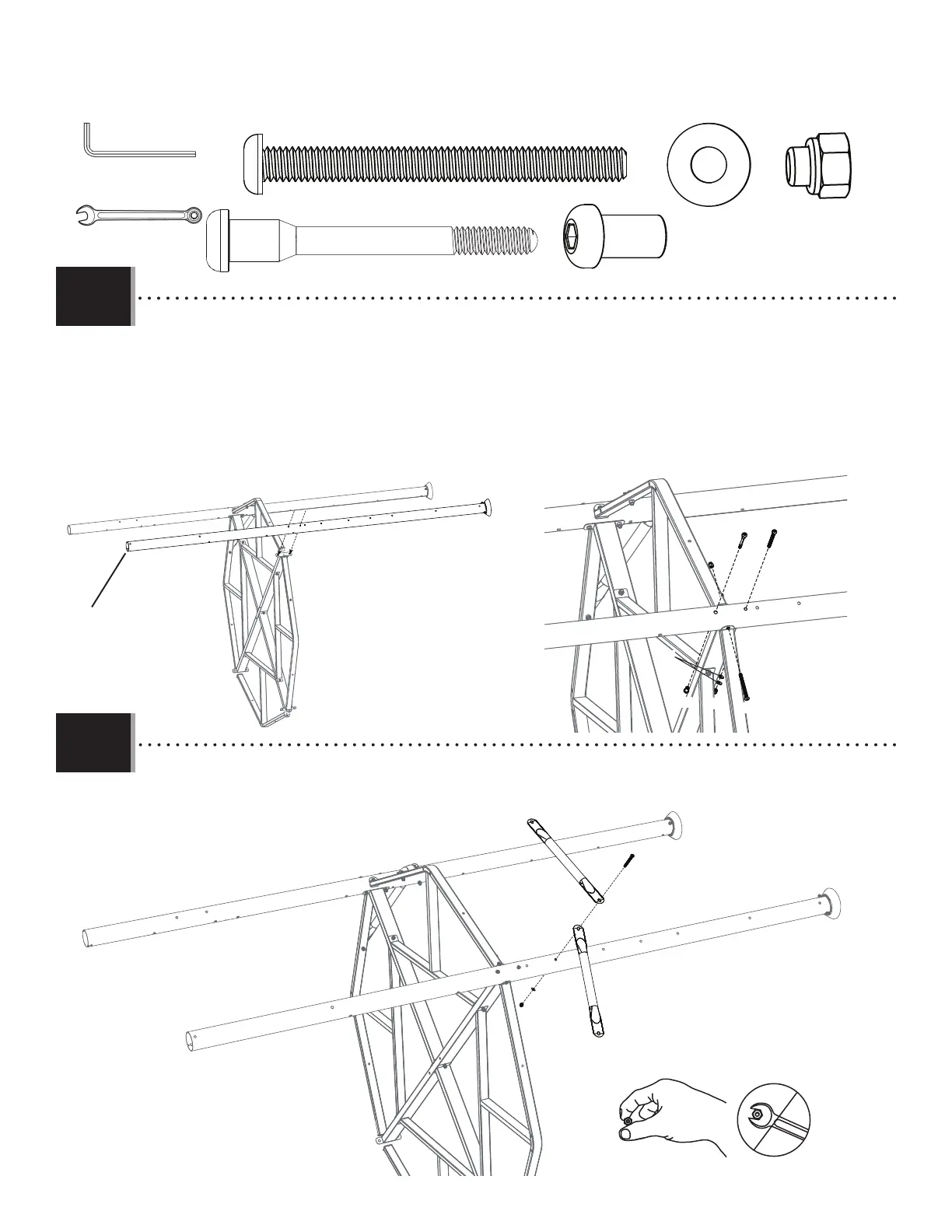

TOOLS AND HARDWARE REQUIRED / OUTILS ET ACCESSOIRES REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 1 (CONTINUED) / SECTION 1 (SUITE) / SECCIÓN 1 (CONTINUACIÓN)
AUH (x3)
BTS
DXZ
AUH
BTS (x1)DXZ (x1)
DWY
AAN (x3)
AAN
AAN
ARL
ARL
AUH
DWZ
AAN
DWZ
AUH
• Only fi nger-tighten this hardware until further instructed.
• Ne serrez pas complètement ces accessoires jusqu’à ce qu’il soit demandé des serrer.
• No apriete por completo este herraje hasta que se le indique.
1.12
• Make sure the Angled Deck Supports (DWU) are oriented as shown, closer to the top of the Tower Pole (DWY), with the
dimpled holes on the Angled Deck Supports facing downward, toward the Foot Cap (DXB).
• Assurez-vous d’orienter les Supports angulaires à pont (DWU) comme illustré, plus près l’extrémité supérieure du
Poteau de la tour (DWY), avec les trous cabossés dans les Supports angulaires à pont facing vers le bas, vers le
Capuchon inférieur (DXB).
• Asegúrese de orientar los Soportes angulares para la cubierta (DWU) como se muestra, más cercanos al extremo
superior del Varal de soporte para la torre (DWY), con los agujeros abollados en los Soportes angulares para la
cubierta dando hacia abajo, hacia el Tapón inferior (DXB).
Notch should face deck.
L’encoche doit donner
vers le pont.
La muesca debe dar hacia
la cubierta.
ARL (x3)
1.11
3/16 in/po (≈5 mm)
(2)
1/2 in/po (≈13 mm)
(1)
