Lifetime 90804 - Page 24

24

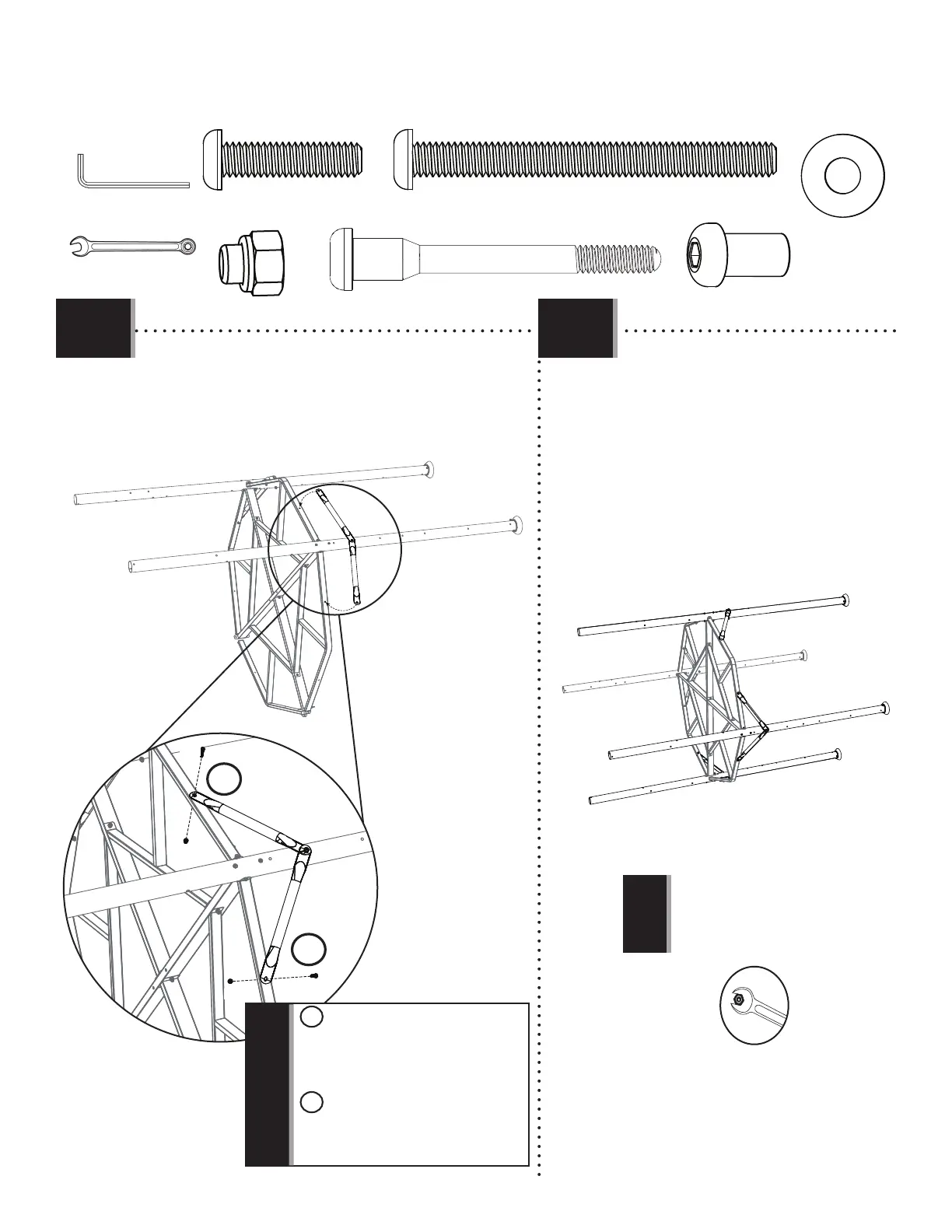

TOOLS AND HARDWARE REQUIRED / OUTILS ET ACCESSOIRES REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 1 (CONTINUED) / SECTION 1 (SUITE) / SECCIÓN 1 (CONTINUACIÓN)
ARX (x6)
AAN (x12)
1.13
• Tighten all hardware now.
• Serrez bien tous les accessoires
maintenant.
• Apriete todo el herraje ahora.
!
AAN
AAN
ARX
ARX
1
2
• Bend the Braces (DWZ) toward the Deck Frame to align the
holes. The Braces are designed to be bent by hand.
• Pliez les Supports (DWZ) vers la Charpente du pont, et alignez
les trous. Vous pouvez plier les Supports a la main.
• Doble los Soportes (DWZ) hacia el Armazón de la cubierta, y
alinee los agujeros. Su puede doblar los Soportes a mano.
1
Secure the inside Brace fi rst.
Attachez bien le Support intérieur
en premier.
Sujete el Soporte interior primero.
Secure the outside Brace second.
Ensuite attachez bien le Support
extérieur.
Ensuite sujete el Soporte exterior.
!
2
• Repeat Steps 1.11, 1.12 and 1.13 to
attach the two remaining Tower Poles (DWY)
to the Deck assembly, then tighten all
hardware.
• Répétez les étapes 1.11, 1.12 et 1.13
pour attacher les deux Poteaux de support
(DWY) restants au Montage du pont,
ensuite serrez bien tous les accessoires.
• Repita los pasos 1.11 1.12 y 1.13 para
sujetar los dos Postes de soporte (DWY)
restantes al Conjunto de la cubierta,
entonces apriete todo el herraje.
1.14
AUH (x6)
BTS (x2)DXZ (x2)
ARL (x6)
3/16 in/po (≈5 mm)
(2)
1/2 in/po (≈13 mm)
(2)
