Lifetime 90804 - Page 29

29
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)
DZQ (x8)
DZR (x8)
AAN (x8)
(1)
3/16 in/po (≈5 mm)
2.1
!
DZQ
AAN DZR
• Do not overtighten the hardware. The Pendulum
(DZQ) should rotate freely.
• Ne pas trop serrer la quincaillerie. Le pendule
(DZQ) doit osciller librement.
• No apretar demasiado el herraje. El péndulo (DZQ)
debe oscilar libremente.
1/2 in/po (≈13 mm)
(1)

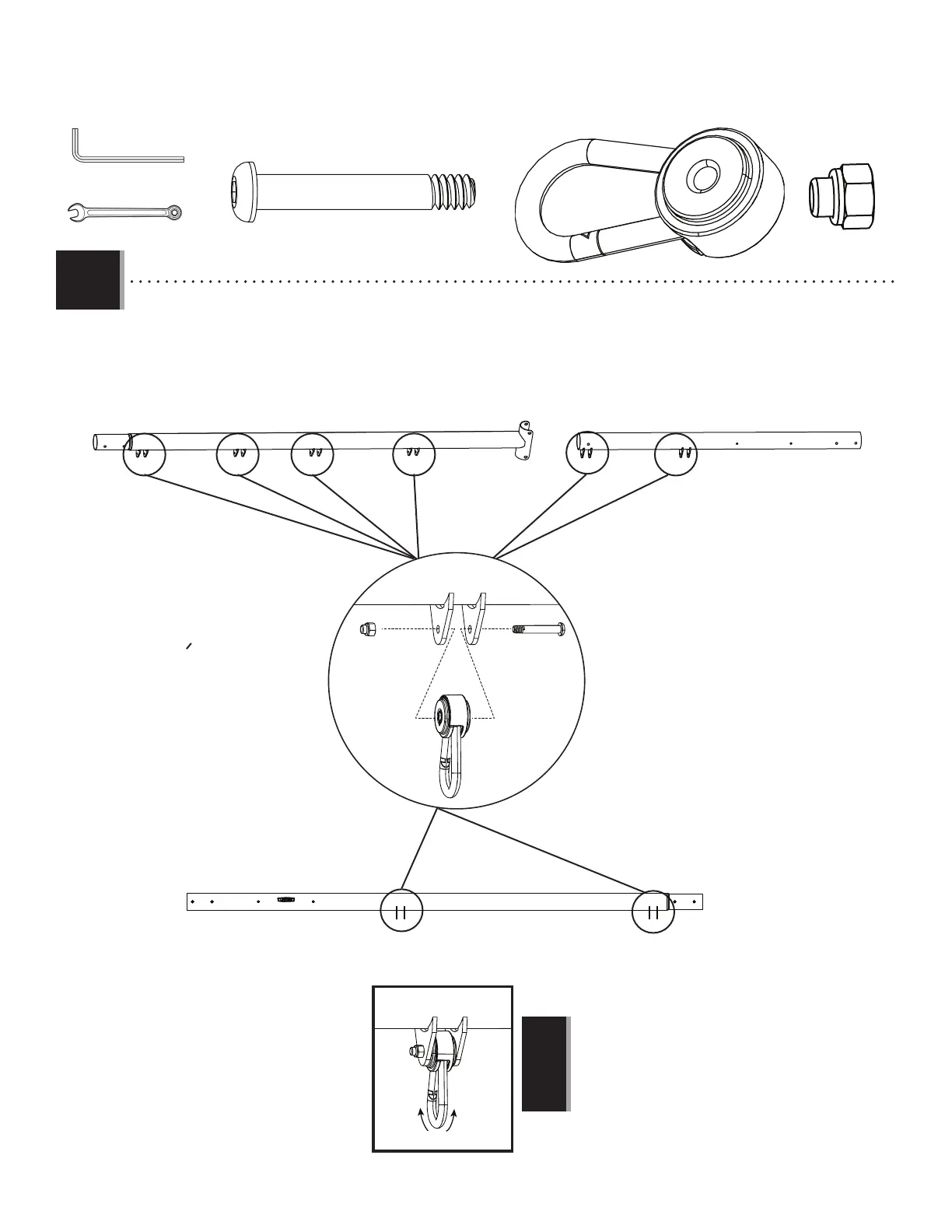

• Secure the Pendulums (DZQ) to the Long Swing Bar (CBO), the Short Swing Bar (EMN), and the Middel Swing Bar (EZV) with
the hardware indicated.
• Attacher bien les pendules (DZQ) à la barre transversale longue (CBO), la barre transversale courte (EMN), et la barre
transversale du milieu (EZV) à l’aide de la quincaillerie indiquée.
• Sujetar bien los péndulos (DZQ) al caño horizontal largo (CBO), al caño horizontal corto (EMN), y al caño horizontal intermedio
(EZV) usando el herraje indicado.
CBO
EMN
EZV
