Lifetime 90804 - Page 32

32

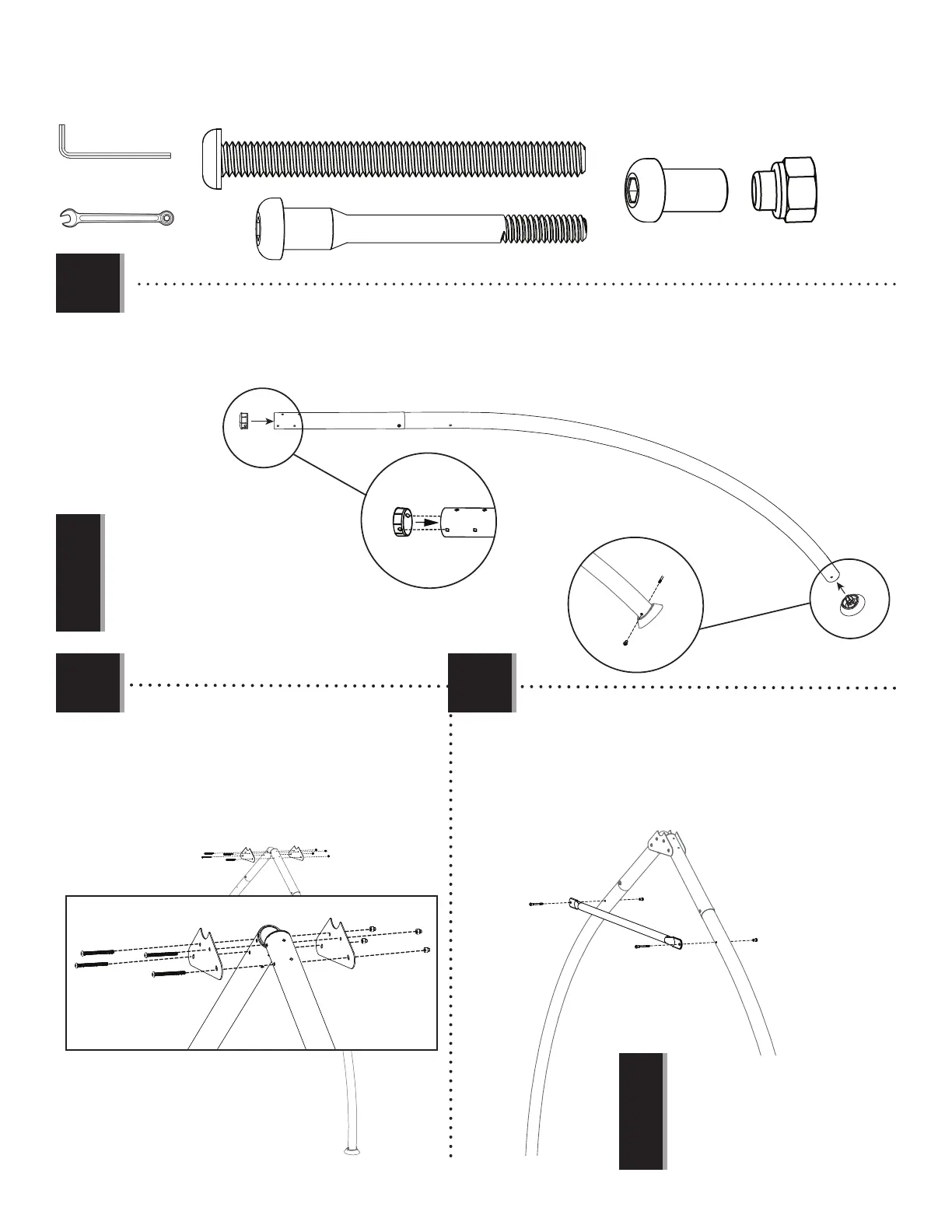

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)
6
BTS (x8)
DXZ (x8)
BTS
BTS
DWL
DXZ
DXZ
2.7
2.8
AUH (x8)
AAN (x8)
1/2 in/po (≈13 mm)
2.9
AAN
AUH
DWQ
DWQ
!
CBG
DZO
BTS
DWR
DXZ
• Repeat steps 2.4–2.7 for the remaining Frame
Pole Assemblies (CBG/EMO).
• Répétez les étapes 2.4 – 2.7 pour les
assemblages de poteaux de soutien (CBG/
EMO) restants.
• Repita los pasos 2.4–2.7 para los ensambles
de postes de soporte (CBG/EMO) restantes.
• Align the tabs in the Foot Cap (DZO) and Pole Cap (DWR) with the holes in the Frame Pole Assembly.
• Aligner les languettes dans le capuchon inférieur (DZO) et le capuchon supérieur (DWR) avec les trous dans
l’assemblage du poteau de soutien.
• Alinear las lengüetas en la tapa del pie (DZO) y la tapa del poste (DWR) con los orifi cios en el ensamble del poste de
soporte.
• Attach a Turn Bar (DWL) to the assembled A-Frame
with the hardware shown.
• Attacher une barre horizontale (DWL) aux poteaux de
soutien à l’aide de la quincaillerie indiquée.
• Adjuntar una barra de giro (DWL) al ensamble de los
postes de soporte con el herraje indicado.
• Attach two Brackets (DWQ) to the ends of two
Top Poles with the hardware shown.
• Attacher deux supports (DWQ) aux extrémités
des deux sections supérieures des poteaux
de soutien à l’aide de la quincaillerie
indiquée.
• Sujetar dos soportes (DWQ) a los extremos de
dos postes superiores con el herraje indicado.
(2)
3/16 in/po (≈5 mm)
(1)
AUH
AUH
AUH
AAN
AAN
AAN
!
• Repeat steps 2.8–2.9 for the remaining
Frame Pole Assembly (CBG/EMO).
• Répétez les étapes 2.8 – 2.9 pour
l’assemblage des poteaux de soutien
(CBG/EMO) restant.
• Repita los pasos 2.8–2.9 para el ensamble
del poste de soporte (CBG/EMO) restante.
