TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)
6
AUH
AUH
DWN
DWN
DZP (x4)
DZP
DZP
AAN
AAN
AAN
AAN
3/16 in/po (≈5 mm)
2.10
AUH (x8)
AAN (x12)
1/2 in/po (≈13 mm)
2.11

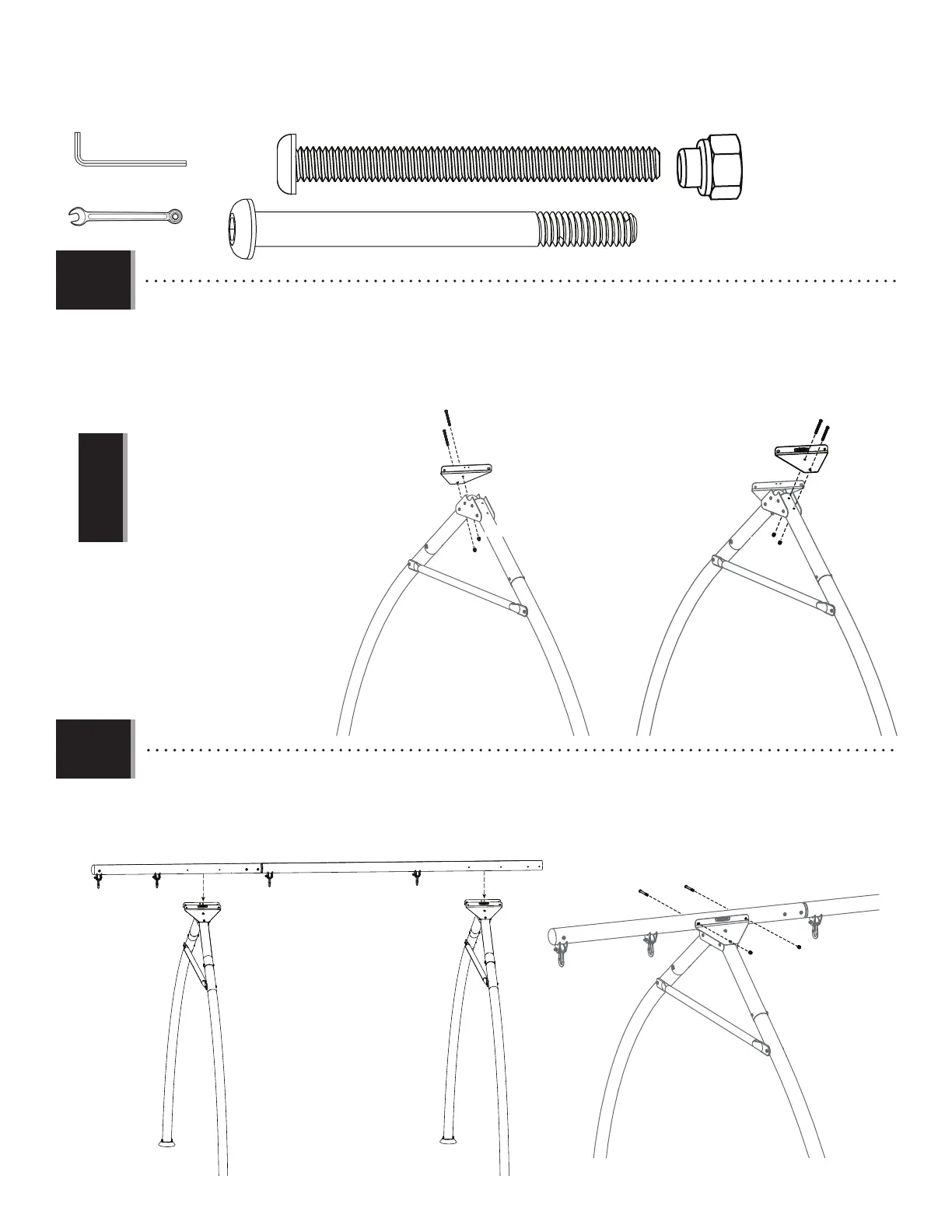

• Secure the Swing Bar Brace (DWN) to the Frame Pole Assembly with hardware shown.
• Attacher bien le support de la barre transversale (DWN) à l’assemblage des poutres de soutien en utilisant la
quincaillerie indiquée.
• Fijar bien el soporte del caño horizontal (DWN) al ensamble de los postes de soporte con el herraje indicado.
• Attach the Swing Bar Assembly to the Frame Pole Assemblies as shown with the hardware indicated.
• Attacher l’ensemble des barres transversaux aux ensembles des poutres de soutien comme illustré à
l’aide de la quincaillerie indiquée.
• Fijar el ensamble de los caños horizontales a los ensambles de postes de soporte como se muestra con el
herraje indicado.
(2)
(1)
AUH
AUH
AAN
AAN
• Repeat this step for the remaining Frame
Pole Assembly.
• Répétez cette étape pour l’assemblage
des poteaux de soutien restant.
• Repita este paso para el ensamble de los
postes de soporte restante.
!
