34
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)
6
2.12

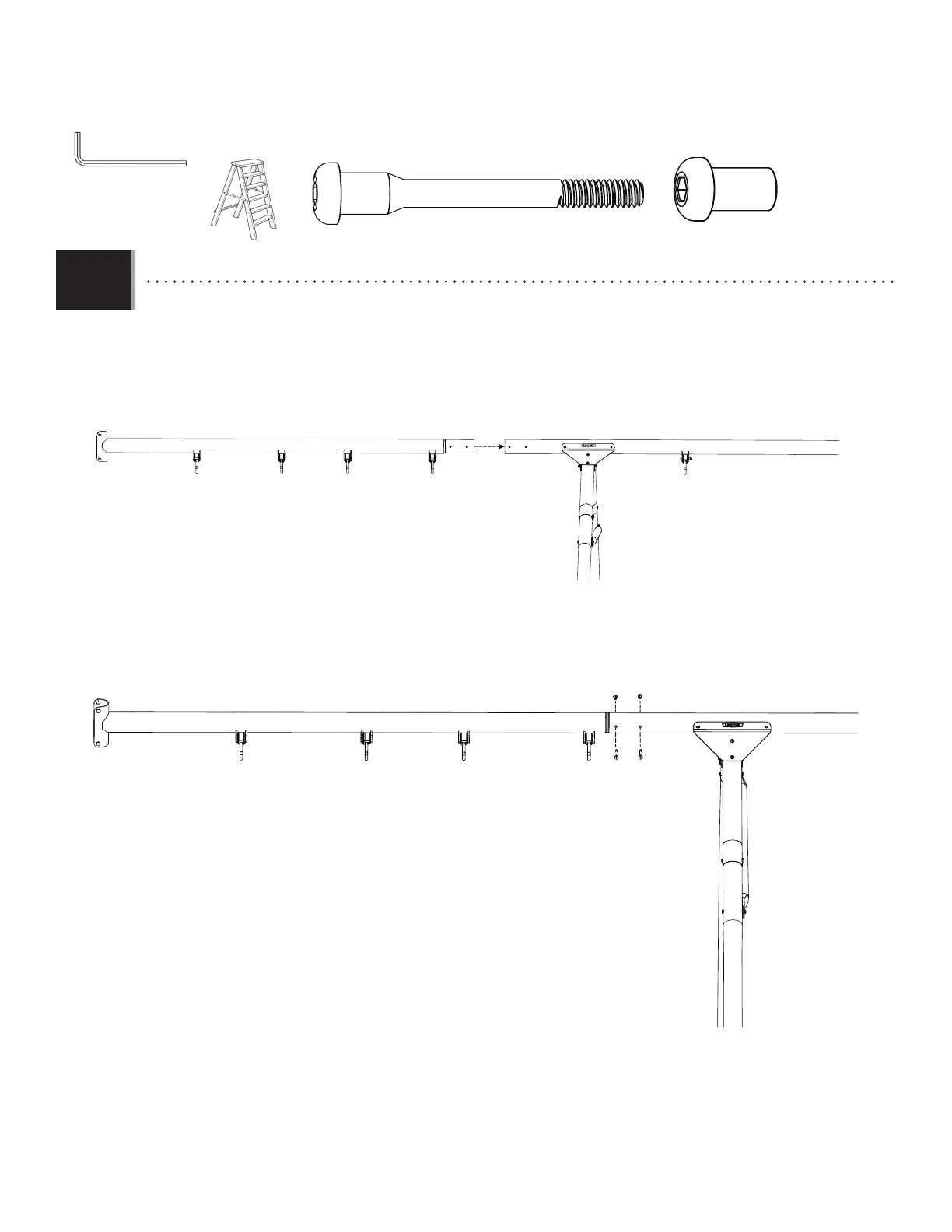

• Attach the Long Swing Bar (CBO) to the Middle Swing Bar as shown with the hardware indicated.
• Attacher la barre transversale longue (CBO) à la barre transversale du milieu comme illustré à l’aide de la
quincaillerie indiquée.
• Fijar el caño horizontal largo (CBO) al caño horizontal intermedio como se muestra con el herraje indicado.
BTS (x2)
DXZ (x2)
3/16 in/po (≈5 mm)
(2)
BTS
DXZ
BTS
DXZ
CBO
(1)
CBO
