TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 4 (CONTINUED) / SECTION 4 (SUITE) / SECCIÓN 4 (CONTINUACIÓN)
4.13

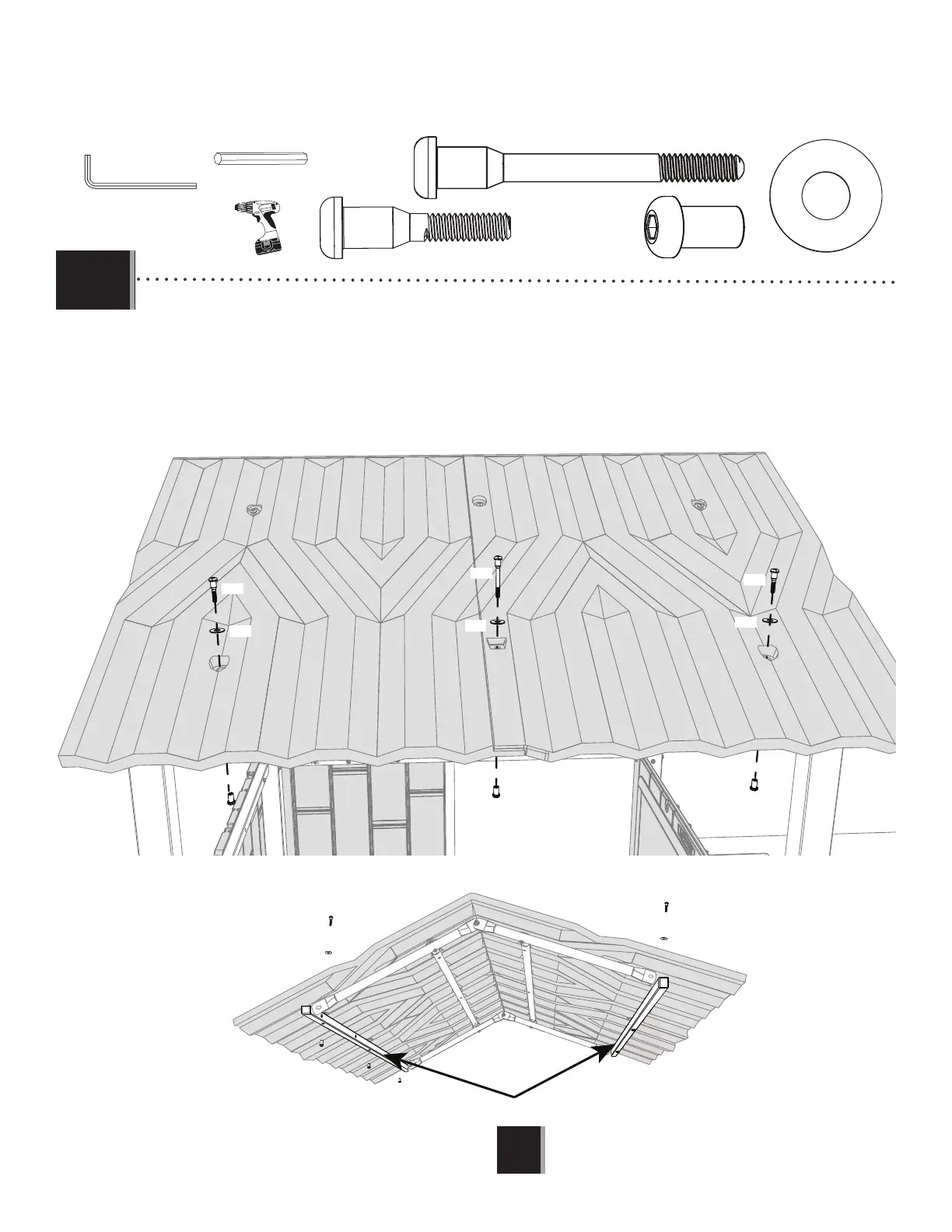

• Secure the lower edges of the Roof Panels (FEP) with the hardware indicated. Use Barrel Nuts (BTS) on the ends of the Bolts.
Repeat this step to secure the lower edges of the opposite side of the roof.
• Fixer les bords intérieurs des panneaux de toiture (FEP) avec la quincaillerie indiquée. Employer les écrous à manchon fi letés (BTS)
sur les extrémités des boulons. Répéter cette étape pour sécuriser les bords inférieurs du côté opposé du toit.
• Asegurar los bordes inferiores de los paneles de techo (FEP) con el herraje indicado. Usar los tuercas de manguitos roscados (BTS)
sobre los extremos de los pernos. Repita este paso para asegurar los extremos inferiores del lado opuesto del techo.
BTS
BTS
BTS
DXY
DXY
DXZ
FJD
FJD
FJD
DXY (x4)
3/16 in/po (≈5 mm)
(2)
(1)
(1)
DXZ (x2)
FJD (x6)
BTS (x6)
!
• Attach hardware to these poles.
• Fixer le matériel à ces poteaux.
• Asegure los elementos a estos postes.
