Lifetime 90994 - Page 33

33
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 1 (CONTINUED) / SECTION 1 (SUITE) / SECCIÓN 1 (CONTINUACIÓN)
1.26

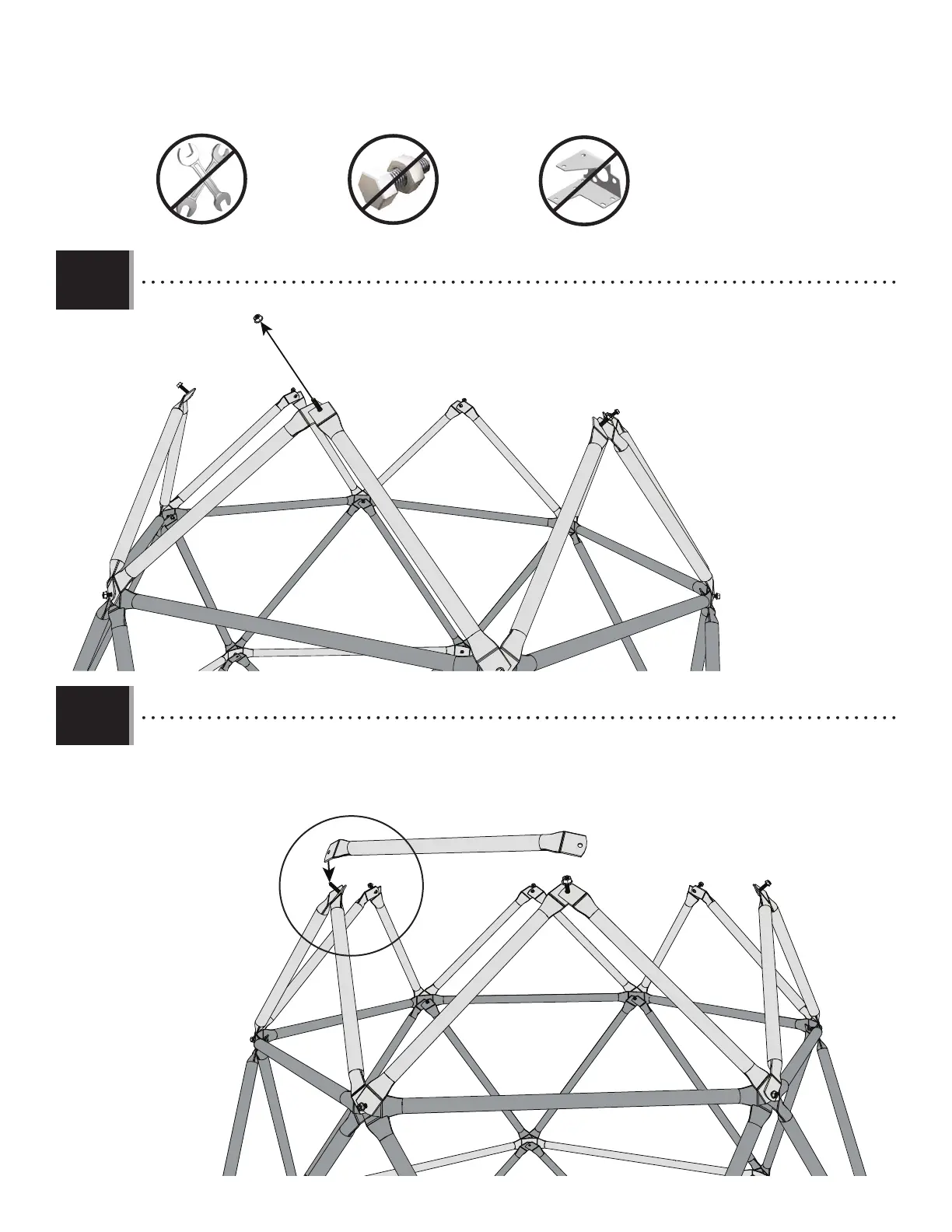

• Remove one (1) of the fl ange nuts (GAW) from the top joint. Retain the fl ange nuts.
• Retirez un (1) desécrous à embase (GAW)du joint supérieur. Conservez les écrous
à embase.
• Retire una (1) de las tuercas de brida (GAW) de la junta superior. Guarde las
tuercas de brida.
GNG
GAW
1.27
• Place a green tube (GNG) over the exposed left-hand bolt (GAU) at the top joint as shown below.
• Placez untube vert (GNG)sur leboulon(GAU) gauche exposéau niveau du joint supérieur, comme illustré ci-
dessous.
• Coloque un tubo verde (GNG) sobre el perno (GAU) expuesto del lado izquierdo en la junta superior, como se
muestra a continuación.
GAU
