20
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 1 (CONTINUED) / SECTION 1 (SUITE) / SECCIÓN 1 (CONTINUACIÓN)
1/2 in/po (≈13 mm)
DXS (x2)
BTS (x2)

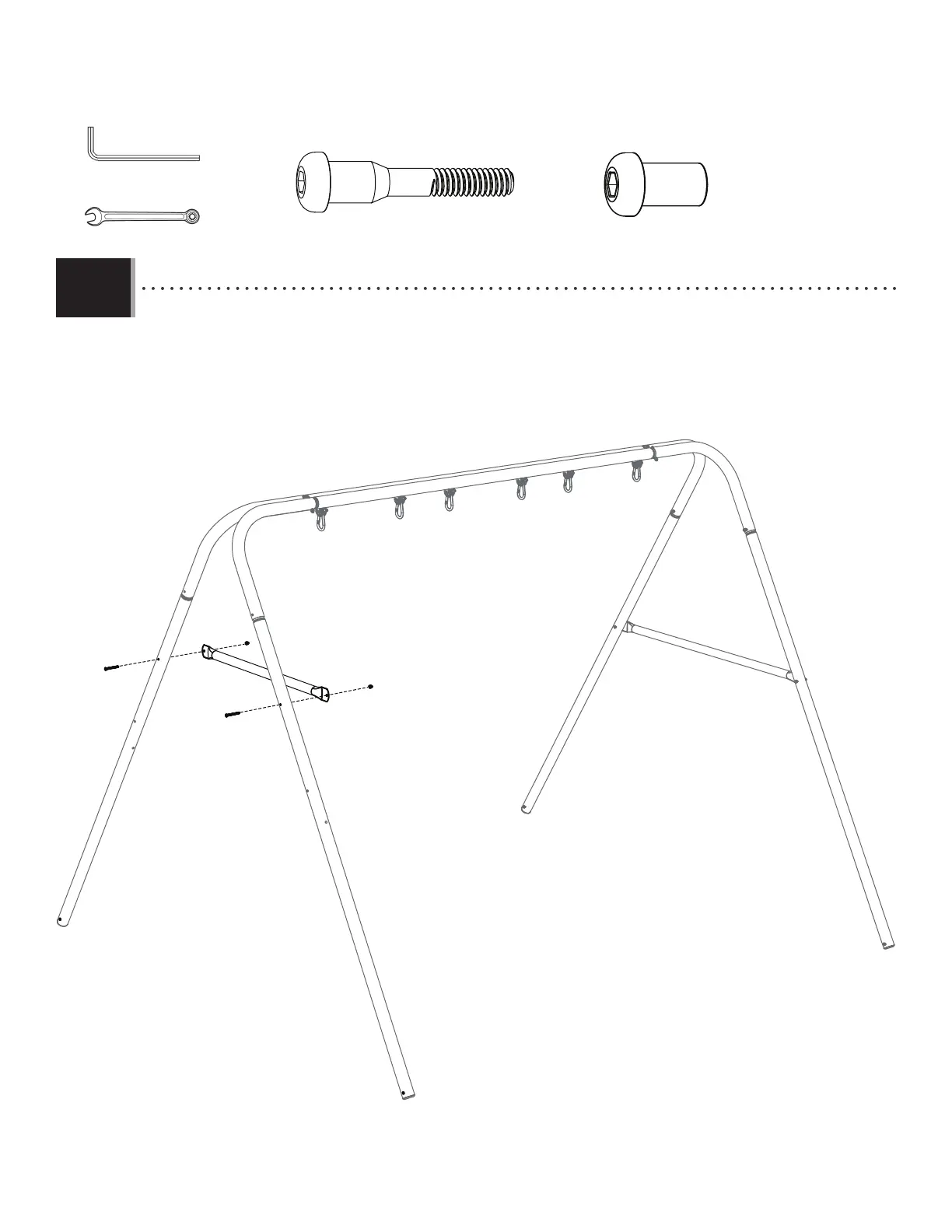

• Secure the cross bar (DWO) to the A-frame assembly. Ensure the turnbar rests fl ush against the A-frame legs (EDP),
with the dimpled holes on the legs facing outward.
• Attachez la barre de support (DWO) à la charpente en « A ». Vérifi ez que la barre est au ras des pieds de la charpente
en « A » (EDP), avec les trous cabossés dans les pieds vers l’extérieur.
• Sujete la barra de soporte (DWO) al armazón en «A». Verifi que que la barra queda a ras de las patas del armazón en
«A» (EDP), con los agujeros abollados en las patas hacia el exterior.
BTS
DWO
BTS
DWY
DWY
DXS
DXS
3/16 in/po (≈5 mm)
(2)
(1)
1.10
