TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 4 (CONTINUED) / SECTION 4 (SUITE) / SECCIÓN 4 (CONTINUACIÓN)

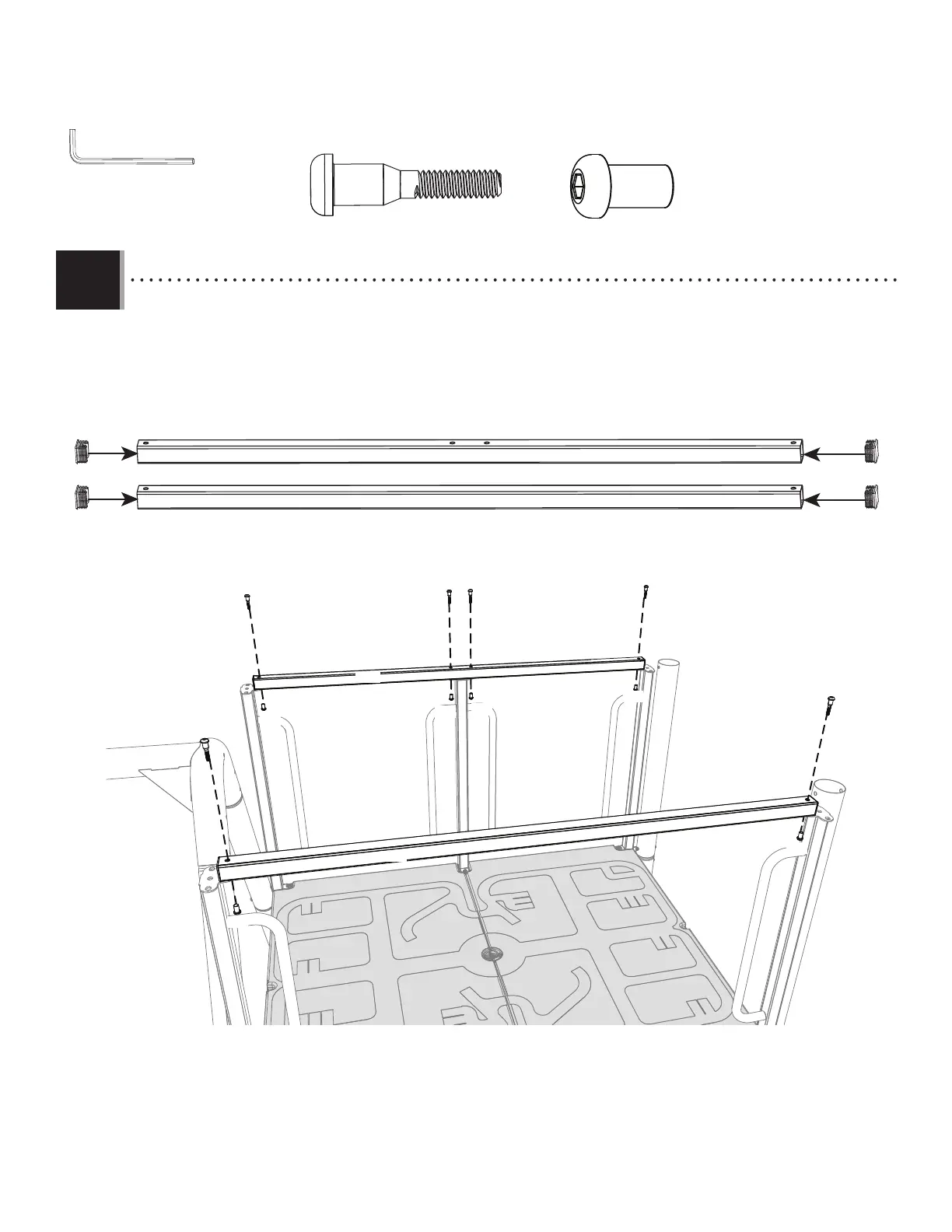

• Place the square plugs (EIG) into the ends of both deck tubes (CBU, FMR). Attach the deck tubes to the hand rails using
the hardware indicated.
• Placez les bouchons carrés (EIG) dans les bouts des deux tuyaux de plancher (CBU, FMR). Attachez les tuyaux de
plancher aux rampes à l’aide de la quincaillerie indiquée.
• Coloque las tapones cuadrados (EIG) dentro de los extremos de ambos tubos de la cubierta (CBU, FMR). Sujete los tubos
de la cubierta a los pasamanos utilizando el herraje indicado.
4.5
BTS (x6)
DXY (x6)
BTS
BTS
BTS
BTS
CBU
EIG
DXY
DXY
DXY
DXY
DXY
DXY
BTS
BTS
EIG EIG
EIG
CBU
FMR
FMR
3/16 in/po (≈5 mm)
(2)
To Next Page
