58
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 4 (CONTINUED) / SECTION 4 (SUITE) / SECCIÓN 4 (CONTINUACIÓN)
4.6

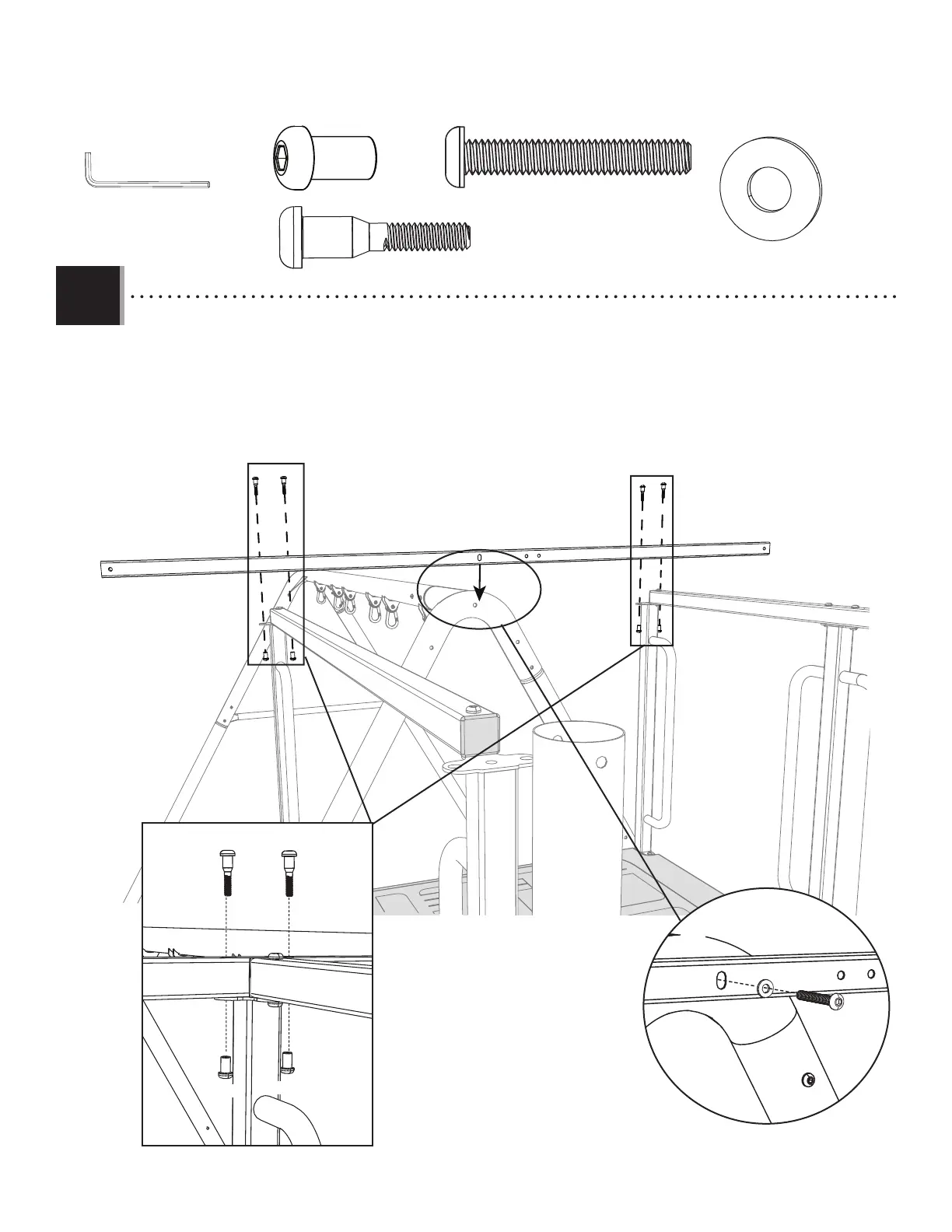

• Attach the A-frame roof tube (FJU) to the one-handle rails (CBS) and the swing bar (CBO) with the hardware shown in the
locations indicated. Make sure the three holes on the tube face downward.
• Attachez le tuyau de plancher à charpente en « A » (FJU ) aux rampes à une poignée (CBS) et la barre à balançoire (CBO) avec la
quincaillerie montrée et les endroits indiqués. Assurez-vous d’orienter le côté avec trois petits trous vers le bas.
• Sujete el tubo de la plataforma del bastidor «A» (FJU ) a los rieles de una agarradera (CBS) y a la barra del columpio (CBO) con el
herraje que se muestran en las ubicaciones indicadas. Asegúrese de orientar el lado con tres pequeños agujeros
para abajo.
3/16 in/po (≈5 mm)
(2)
BTS (x4)
DXY (x4)
ASB (x1)
AAF (x1)
ASB
AAF
BTS
BTS
DXYDXY
CBO
CBV
FJU
CBS
CBS
CBO
To Next Page
