59
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 4 (CONTINUED) / SECTION 4 (SUITE) / SECCIÓN 4 (CONTINUACIÓN)

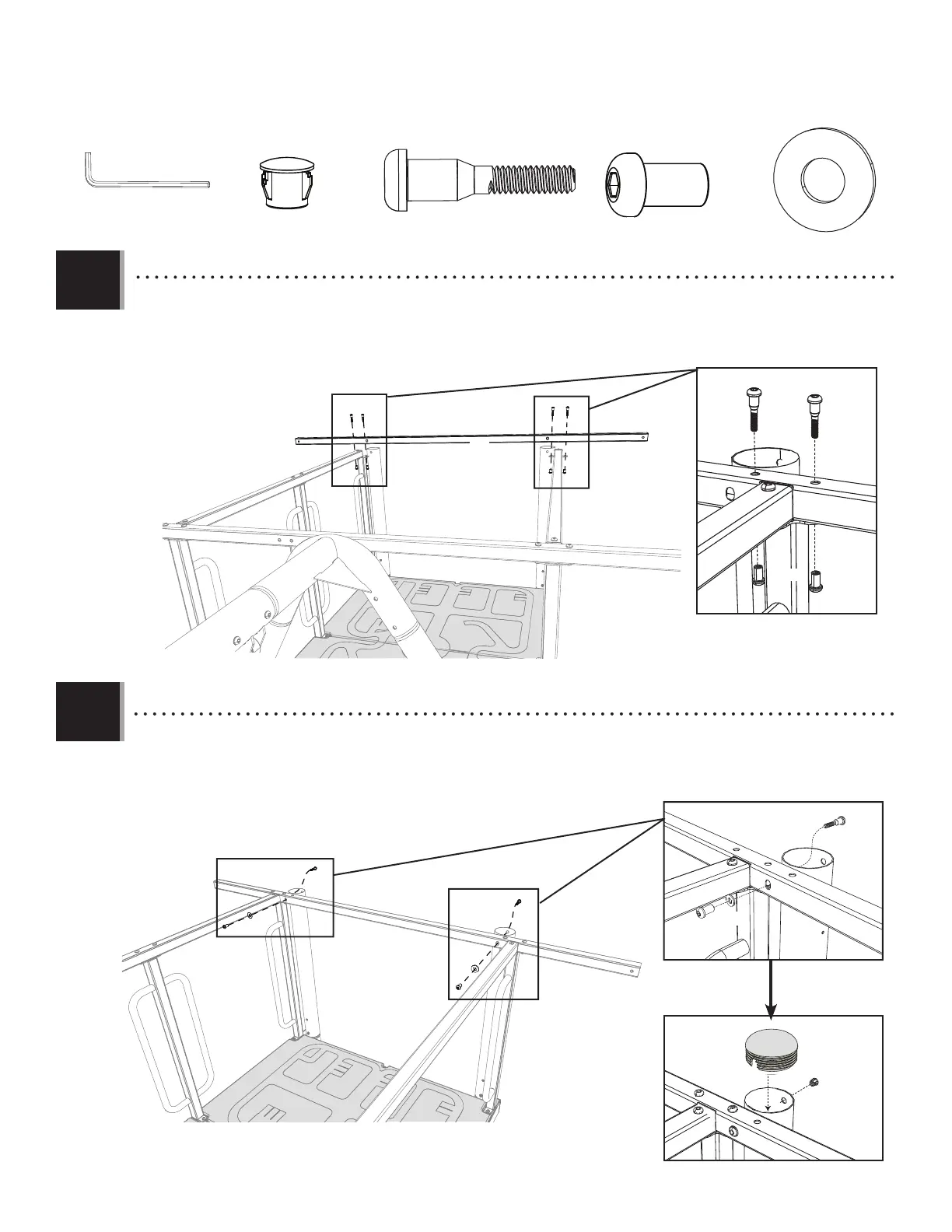

4.7
• Secure the climbing wall deck tube (FJT) to the one-handle rails (CBS) with the hardware indicated.
• Fixez le tuyau de plancher côté mur d’escalade (FJT) aux rampes à une poignée (CBS) avec la quincaillerie indiquée.
• Asegure el tubo de la cubierta de la pared de escalar (FJT) a los rieles de una agarradera (CBS) con el herraje indicado.
BTS (x6)
DXY (x6)
AOF (x2)
AAF (x2)
DXY
BTS
4.8
• Secure the climbing wall deck tube (FJT) to the vertical poles with the hardware indicated.
• Fixez le tube de pont du mur d’escalade (FJT) aux poteaux verticaux à l’aide de la quincaillerie indiquée.
• Asegure el tubo de la cubierta de la pared de escalada (FJT) a los postes verticales con el herraje indicado.
FJT
DXY
AAF
BTS
EIF
AOF
FJT
3/16 in/po (≈5 mm)
(2)
