18
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 1 (CONTINUED) / SECTION 1 (SUITE) / SECCIÓN 1 (CONTINUACIÓN)
6
1.5
• Make sure all bolts on the bottom go in the direction shown, with the head of the bolt on the outside, to prevent injury.
• Assurez-vous que les boulons dans le bas sont dans la direction montrée, avec la tête du boulon vers l’extérieur afi n de prévenir les
blessures
• Asegúrese de que todos los tornillos de la parte inferior vayan en la dirección mostrada, con la cabeza del tornillo hacia afuera para
evitar lesiones.
!
Joint B / Junta B
JointA / Junta A
Joint C / Junta C
CPD
GAV
GAX

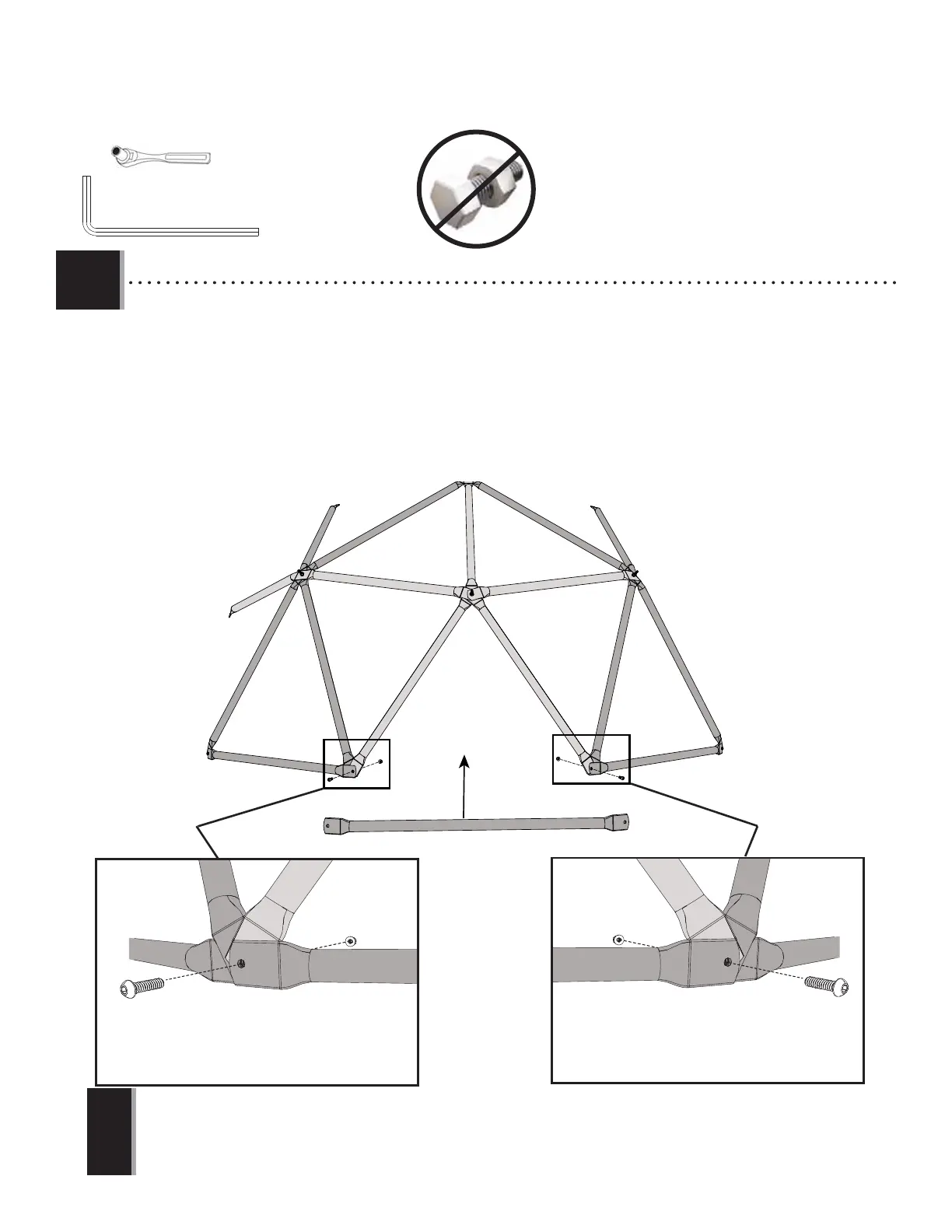

• Remove fl ange lock nut (GAX) and the bolt (GAV) from the bottom two brown tubes (CPD). Place a new brown tube (CPD)
at the bottom of the green pentagon assemblies. Secure the brown tube (CPD) and green tubes (CPC) to the existing
joint by replacing the bolt and the fl ange lock nut. Tighten completely.
• Retirez l‘écrou à embase (GAX) et le boulon (GAV) des deux tubes marron inférieurs (CPD). Placez un nouveau tube
marron (CPD) au bas des assemblages du pentagone verts. Fixez les tubes marron (CPD) et tubes verts (CPC) à
l’assemblage existant en remplaçant le boulon et l’écrou à embase. Serrez complètement.
• Retire la tuerca de seguridad de brida (GAX) y el tornillo (GAV) desde los dos tubos café de la parte inferior (CPD).
Coloque un nuevo tubo café (CPD) en la parte inferior de los ensamblados del pentágono verdes. Fije el tubo café
(CPD) y los tubos verdes (CPC) a la unión existente sustituyendo el tornillo y la tuerca de seguridad de brida. Apriete
completamente.
(1)
CPC CPC
GAX
GAV
(1)
3/16 " (≈5 mm)
1/2" (≈13 mm)
To Next Page
