Lifetime CLIMBING DOME - Expanding the Dome Structure (Steps 1.4-1.7)

17
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 1 (CONTINUED) / SECTION 1 (SUITE) / SECCIÓN 1 (CONTINUACIÓN)
1.4

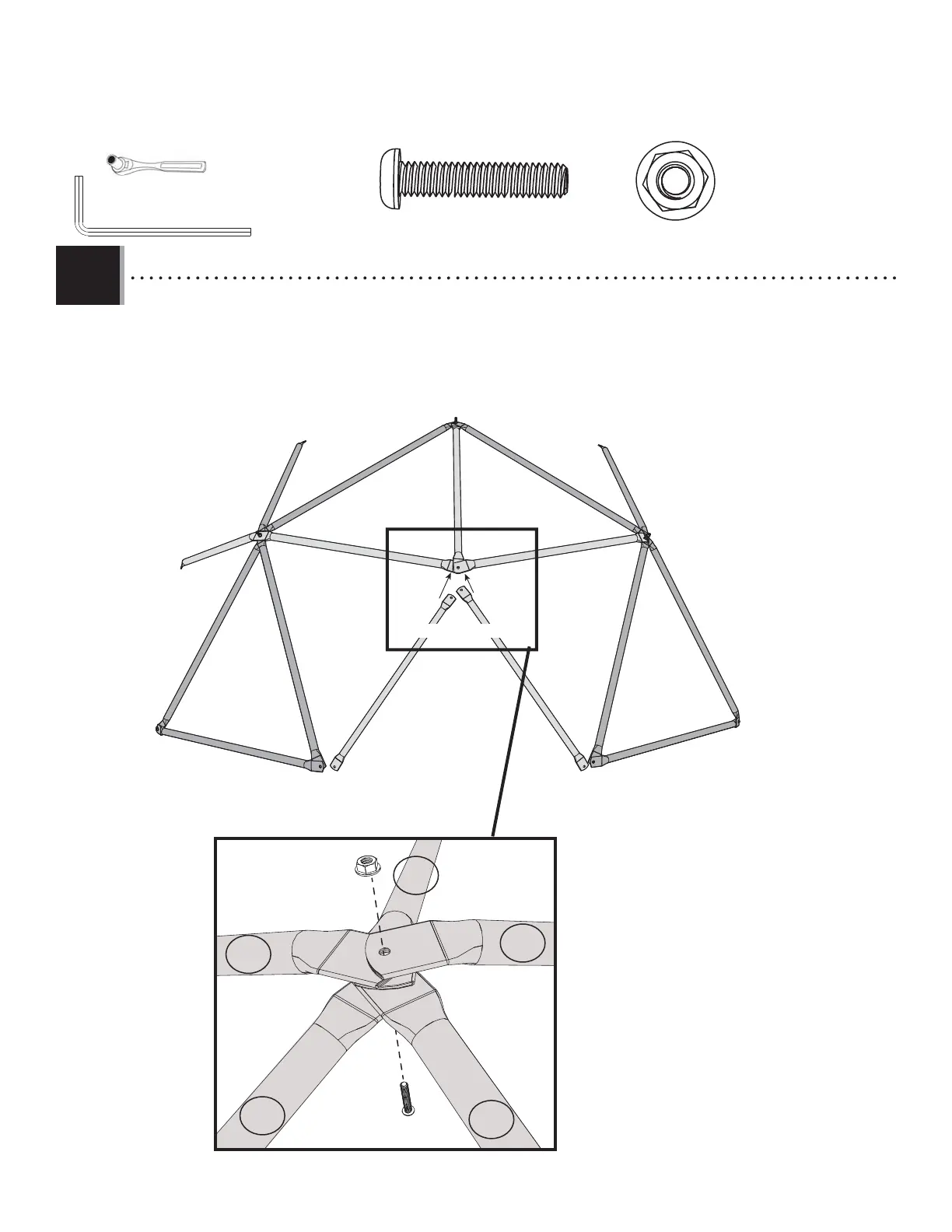

• Add two additional green tubes (CPC) in the order indicated. Secure the green tubes (CPC) with the hardware
indicated. Tighten completely.
• Ajoutez deux tubes verts supplémentaires (CPC) dans l’ordre indiqué. Fixez les tubes verts (CPC) avec la
quincaillerie indiquée. Serrez complètement.
• Agregue dos tubos verdes (CPC) en el orden indicado. Fije los tubos verdes (CPC) con los elementos indicados.
Apriete completamente.
1
GAW
2
3
4
5
(1)
CPC
CPC CPC
GAU
GAU (x1)
GAW (x1)
(1)
Joint C / Junta C
3/16 " (≈5 mm)
1/2" (≈13 mm)
