X SECTION 1 (CONTINUED) / SECTION 1 (SUITE) / SECCIÓN 1 (CONTINUACIÓN)
1.9
CPE
CPF
GAW
Joint D / Junta D
GAW
GAU
1
2 3
4
5
6

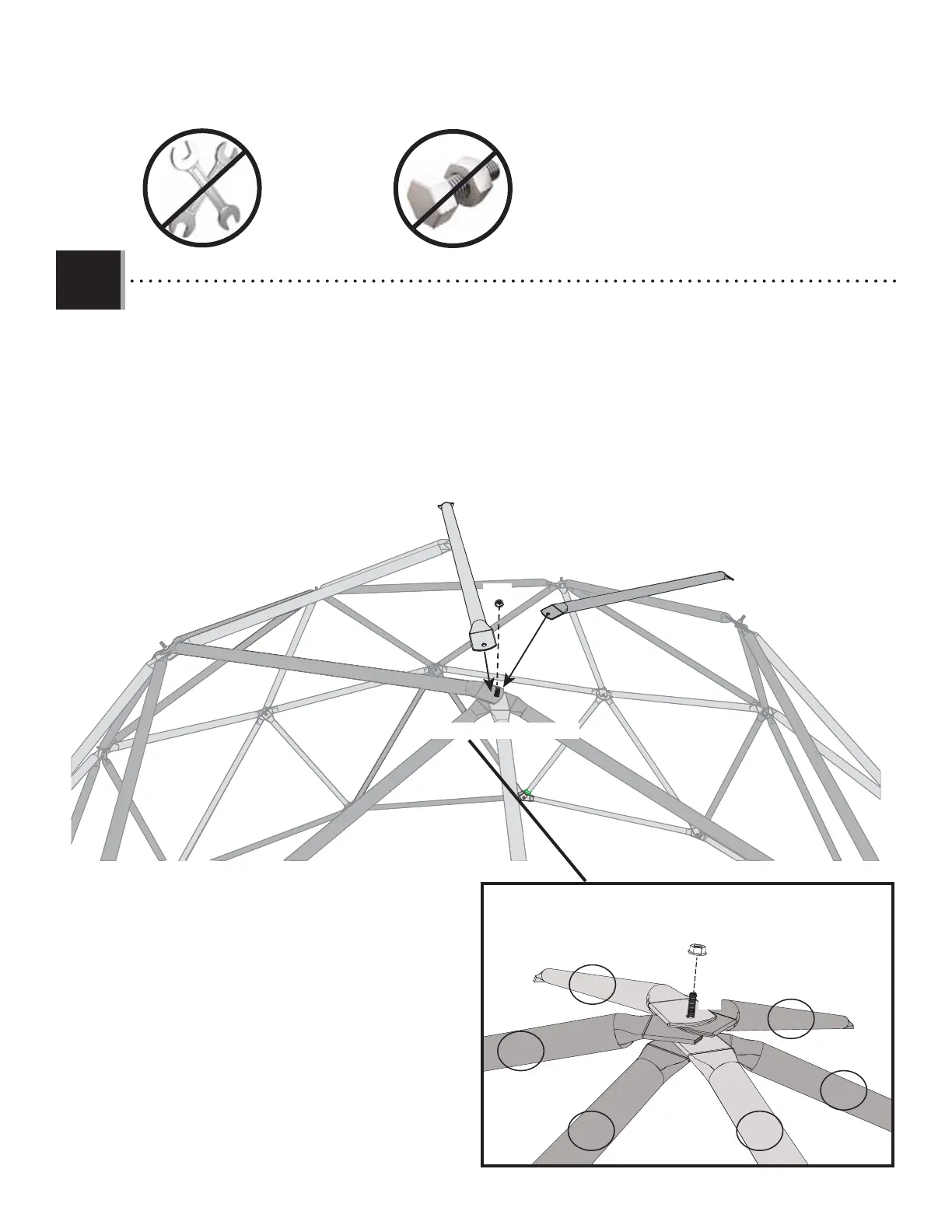

• Remove the fl ange nut (GAW) at the next Joint D. Place the added green tube (CPF) and a brown tube (CPE) over the bolt
(GAU), in the order indicated. Finger-tighten the fl ange nut (GAW). Repeat this step for the next two D Joints.
• Retirer l'écrou à bride (GAW) au prochain joint D. Placer le tube vert (CPF) ajouté et un tube marron (CPE) sur le boulon
(GAU) dans l'ordre indiqué. Ne serrer l'écrou à bride (GAW) qu'à la main en ce moment. Répéter cette étape pour les
deux prochains joints « D ».
• Retirar la tuerca de brida (GAW) de la próxima juntura D. Colocar el tubo verde (CPF) añadido y el tubo marrón (CPE)
sobre el perno (GAU) en el orden indicado. Apretar la tuerca de brida (GAW) sólo a mano en este momento. Repetir
este paso para las dos próximas junturas «D».
Joint D / Junta D
