Lifetime CLIMBING DOME - Page 23

23
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 1 (CONTINUED) / SECTION 1 (SUITE) / SECCIÓN 1 (CONTINUACIÓN)
1.10

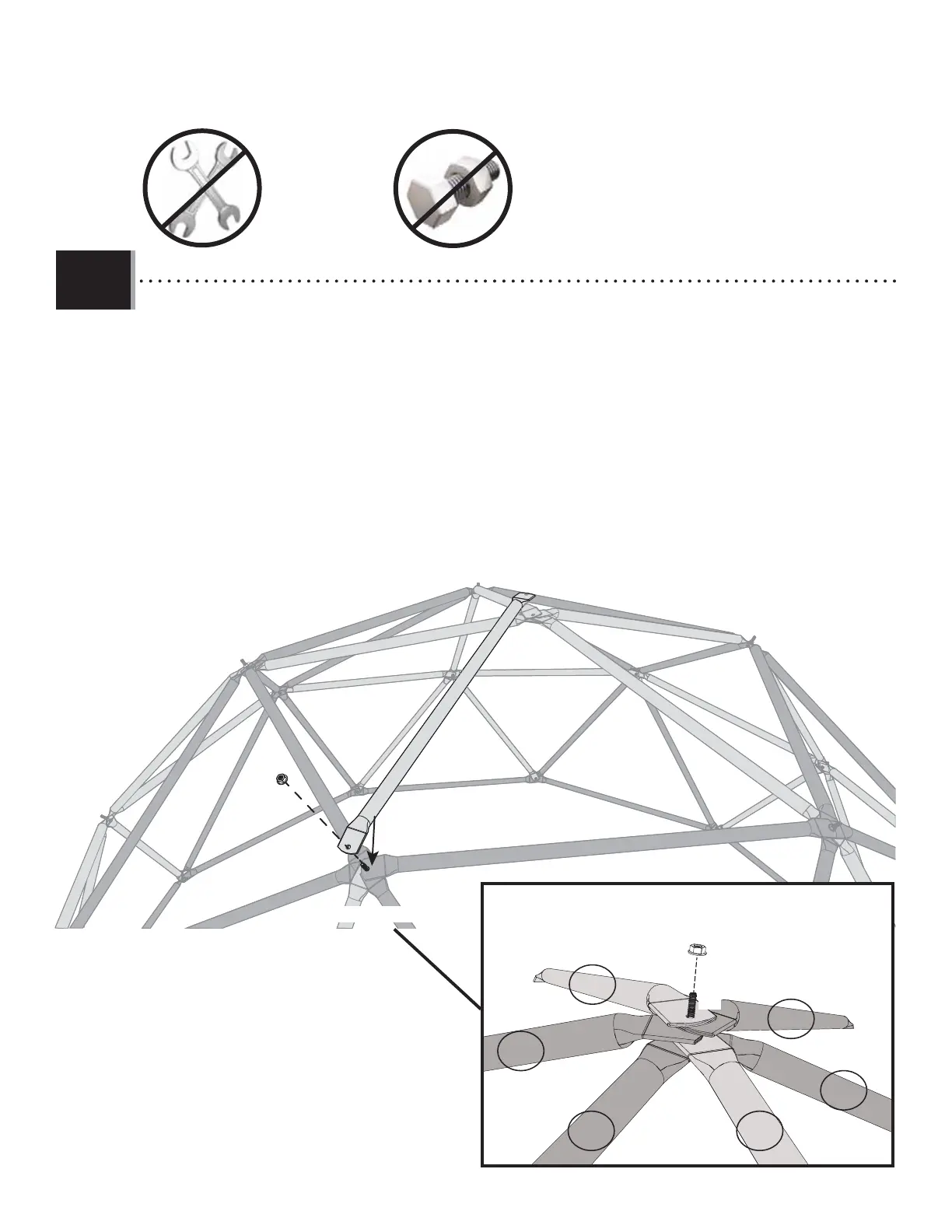

• Remove the fl ange nut (GAW) at the fi nal Joint D. Place the last green tube (CPF) over the bolt (GAU) in the order
indicated. Replace and tighten the fl ange nut (GAW).
• Retirer l'écrou à bride (GAW) du joint D fi nal. Placer le dernier tube vert (CPF) sur le boulon (GAU) dans l'ordre indiqué.
Remplacer et serrer l'écrou à bride (GAW).
• Retirar la tuerca de brida (GAW) de la juntura D fi nal. Colocar el último tubo verde (CPF) sobre el perno (GAU) en el orden
indicado. Reemplazar y apretar la tuerca de brida (GAW).
GAW
GAU
1
2 3
4
5
6
CPF
GAW
Joint D / Junta D
Joint D / Junta D
