14
 SECTION 3 (CONTINUED) / SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN)
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
3.1 3.2

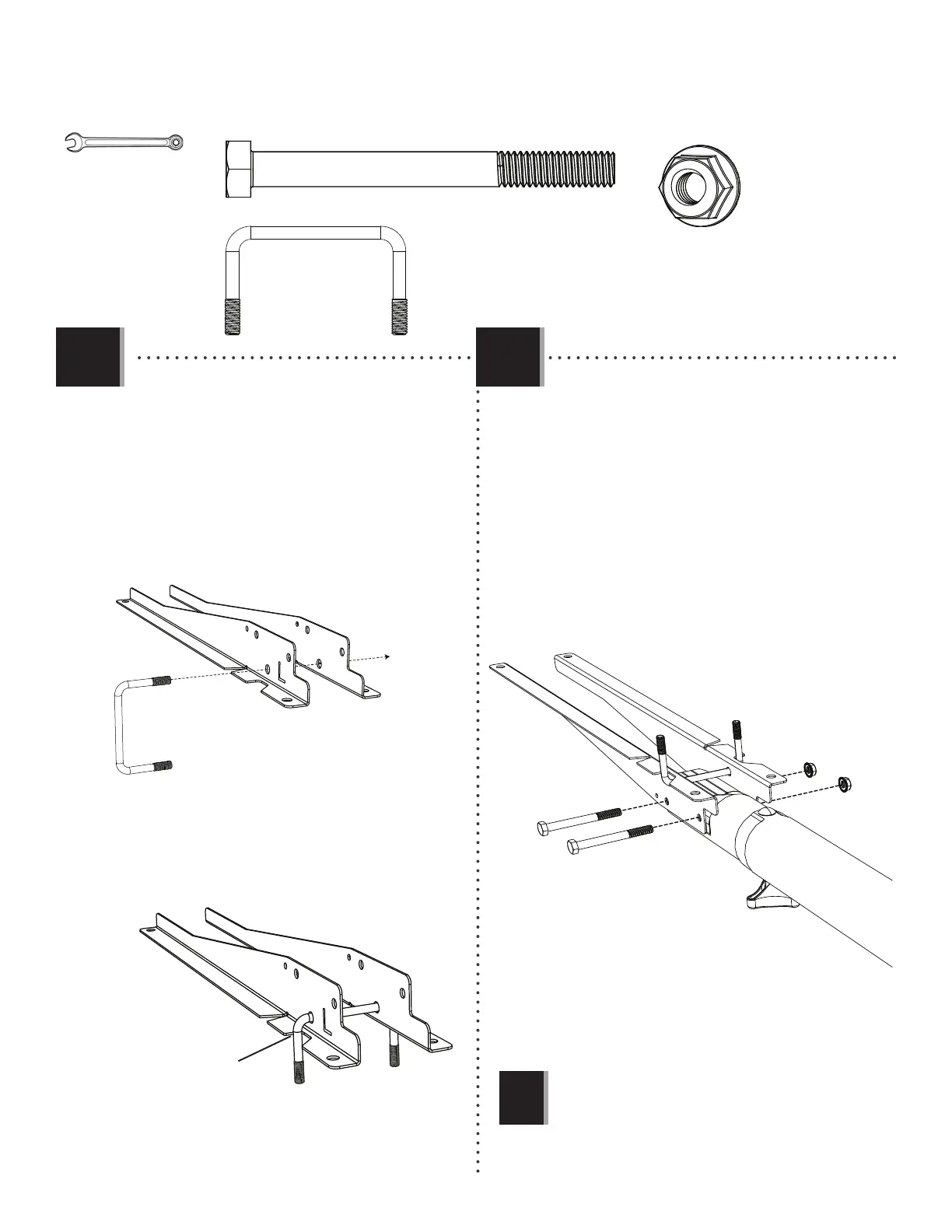

• Secure the Left and Right Backboard Brackets (AJJ & AJK)
to the Top Pole (ALH) with the hardware shown.
• Attachez les supports de tableau droit et gauche
(AJJ et AJK) au poteau supérieur (ALH) à l’aide de la
quincaillerie indiquée.
• Sujete los soportes de tablero derecho e izquierdo (AJJ y
AJK) al poste superior (ALH) usando el herraje indicado.
1/2” (13 mm)
(2)
APK
AJJ
AJK
Notch
Encoche
Muesca
APK (x1)
APG (x2)
• The U-Bolt (APK) must rest in the notches of the
Backboard Brackets as shown.
• Le boulon en « U » (APK) doit rester dans les encoches
des supports de panneau comme illustré.
• El perno en «U» (APK) debe quedarse en las muescas
de los soportes de tablero como se muestra.
APN (x2)
APG
APG
APN
APN
AJJ
AJK
ALH
!
• Do not overtighten the hardware.
• Ne pas trop serrer la quincaillerie.
• No apriete demasiado el herraje.
