14
X SECTION 3 (CONTINUED) / SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN)
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
3.1
ABS (x2)
AAB (x2)
AJJ
AJK
AOU
AOU (x1)
AAS (x2)
3.2
90°
90°
BDM
ABS
BDM
AAB
AAB
ABS
AAS
AAS
(2)
7/16” (11 mm)

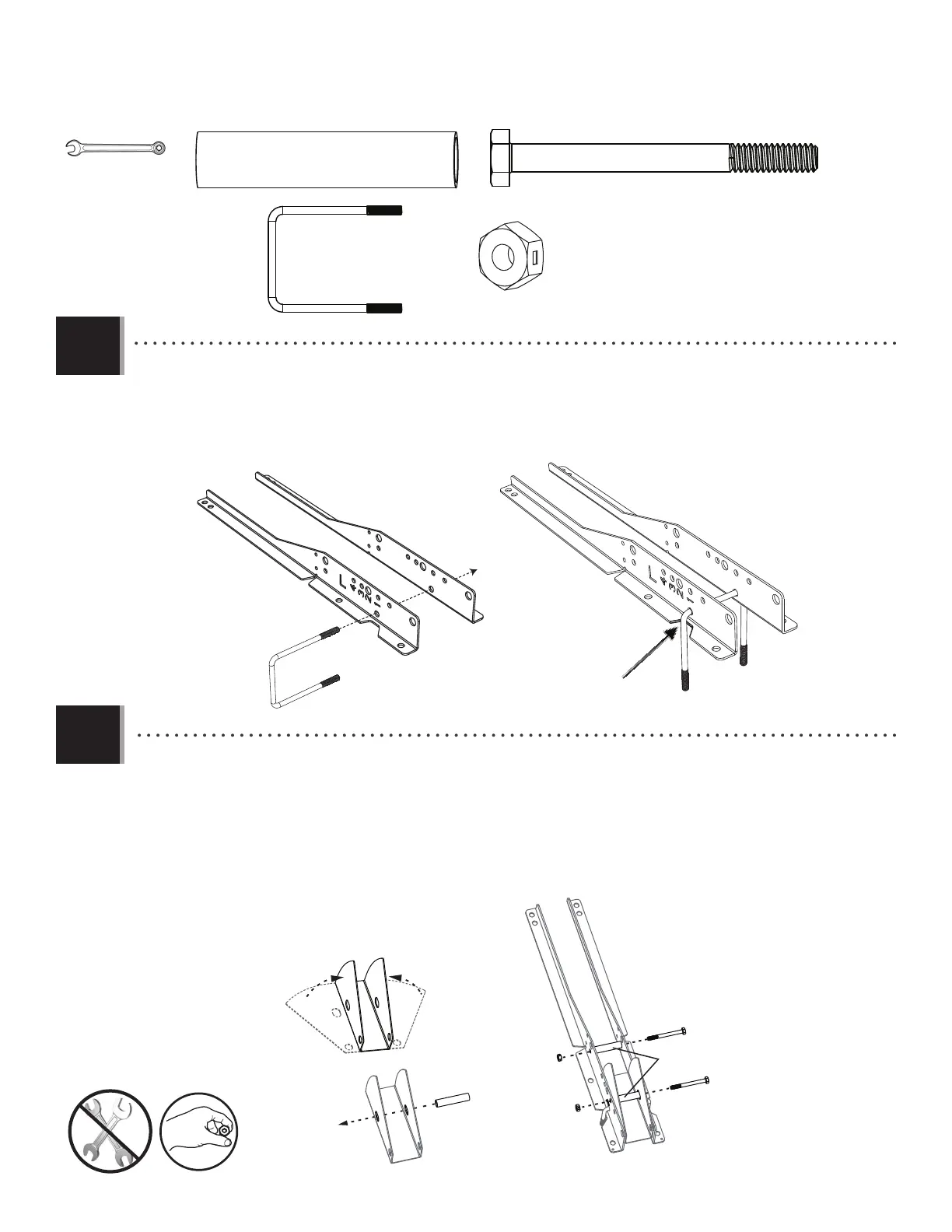

• Slide the U-Bolt (AOU) through the Left and Right Backboard Brackets (AJJ & AJK). The U-Bolt must rest in the notches of the
Backboard Brackets as shown.
• Glissez le boulon en «U» (AOU) à travers les supports du panneau gauche et droit (AJJ et AJK). Le boulon en « U » doit rester dans
les encoches des supports du panneau.
• Deslice el perno en «U» (AOU) por los soportes izquierdo y derecho del tablero (AJJ y AJK). El perno en «U» debe restar en las
muescas en los soportes del tablero como se muestra.
Notch
Muesca
Encoche
• Fold up the sides of the Inner Guard (BDM) and place it between the Backboard Brackets as shown. Hand secure
the Backboard Brackets to the Inner Guard by using two Hex Bolts (AAS), two Galvanized Spacers (ABS), and two
Centerlock Nuts (AAB).
• Pliez les côtés de la protection intérieure (BDM) vers le haut et placez-la entre les Supports de panneau, comme illustré.
Fixez les supports de panneau sur la protection intérieure à l’aide de deux boulons hexagonaux (AAS), deux pièces d’écartement
galvanisées (ABS) et deux ecrous de blocage (AAB).
• Doble los dos lados del protector interior (BDM) y colóquelo entre los soportes como se muestra. Sujete los soportes
al protector interior usando dos pernos hexagonales (AAS), dos espaciadores galvanizados (ABS), y dos tuercas de bloqueo
central (AAB).
