16
X SECTION 3 (CONTINUED) / SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN)
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
3.5
3.6
(2)
1/2” (13 mm)

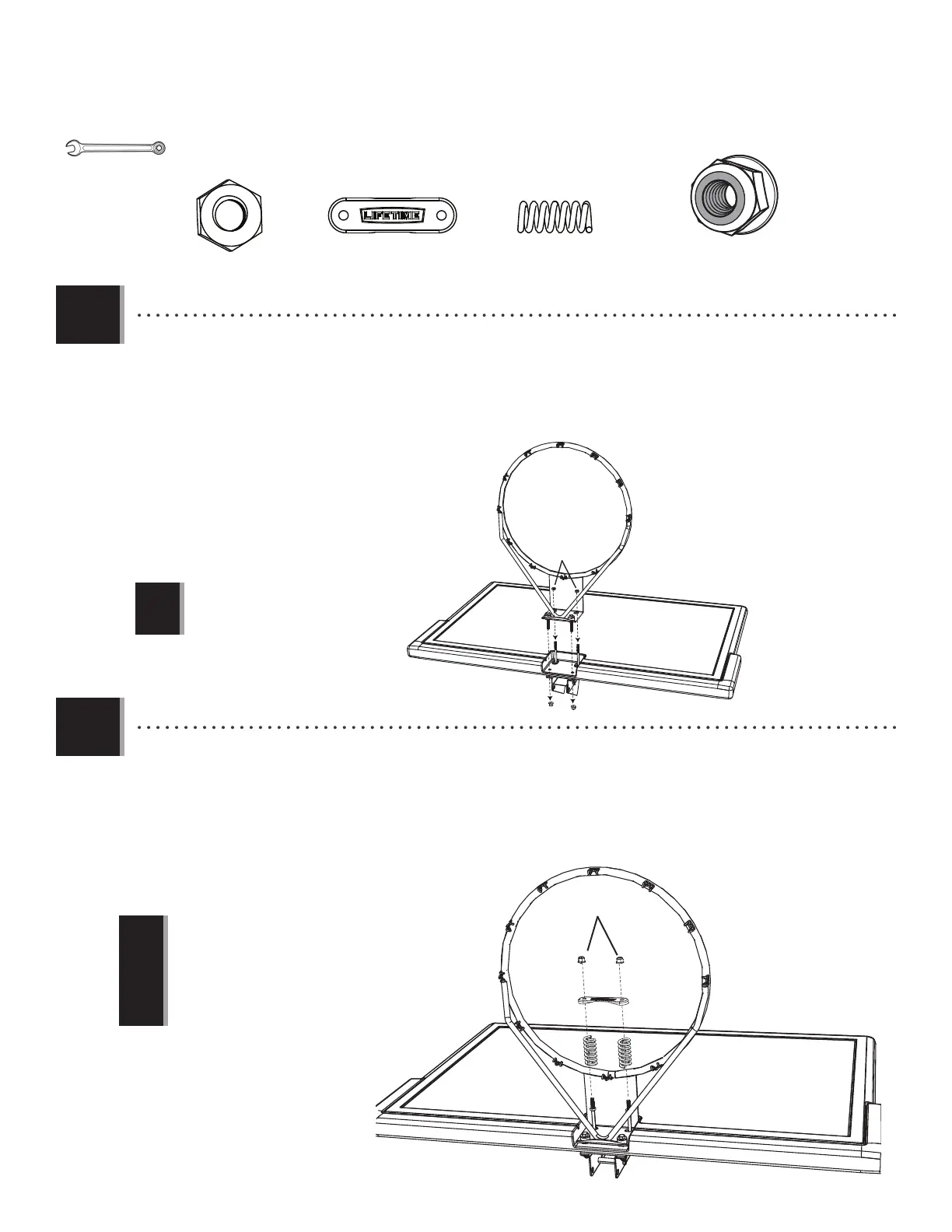

• Connect the Rim to the Backboard (AJI) with the hardware indicated. Thread the Jam Nuts (AAV) all the way down on
the U-Bolt. On the underside of the Backboard, secure the Nylock Flange Nuts (ABK) onto the Bolts.
• Attachez l’anneau au panneau en utilisant les accessoires indiqués. Serrez bien les contre-écrous (AAV) au boulon
en « U ». À la partie inférieure du panneau, serrez les écrous à bride en nylon (ABK) sur les boulons.
• Sujete el aro al tablero usando el herraje indicado. Apriete por completo las contratuercas (AAV) en el perno en «U».
En la parte inferior del tablero, apriete las tuercas acampanadas de nailon (ABK) en los pernos.
ABK
ABK
AAV
• Do not overtighten the hardware.
• Ne pas trop serrer la quincaillerie.
• No apriete demasiado los accesorios.
!
• Slide the Compression Springs (AJW) onto the U-Bolt (AOU), and place the Spring Retainer Plate (AOW) over the
Compression Springs. Tighten the Nylock Flange Nuts (ABK) until the Rim does not wobble.
• Glissez les ressorts de compression (AJW) sur les boulons en « U » (AOU), et mettez la plaque de retenue des ressorts (AOW)
sur les ressorts de compression. Serrez les écrous à bride en nylon (ABK) jusqu’à ce que l’anneau soit stable.
• Deslice los resortes de compresión (AJW) sobre los pernos en «U» (AOU), y mete la placa retenedor de los resortes (AOW)
sobre los resortes de compresión. Apriete las tuercas de brida de nailon (ABK) hasta que el aro no se bamboleen.
AJW
ABK
AOW
AJW
• Do not completely tighten the Nuts in this step.
Tightening the Nuts adjusts the Rim Tension.
• Ne pas serrer excessivement les écrous en « T »
pour que les écrous en caoutchouc se gonfl ent.
• No apriete demasiado las tuercas en «T» para que
se sobresalgan las tuercas de goma.
!
AAV (x2)
AOW (x1)
AJW (x2)
ABK (x4)
To Next Page
