Lifetime QUICK ADJUST 90168 - Final Assembly

19
X SECTION 4 (CONTINUED) / SECTION 4 (SUITE) / SECCIÓN 4 (SIGUE)
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

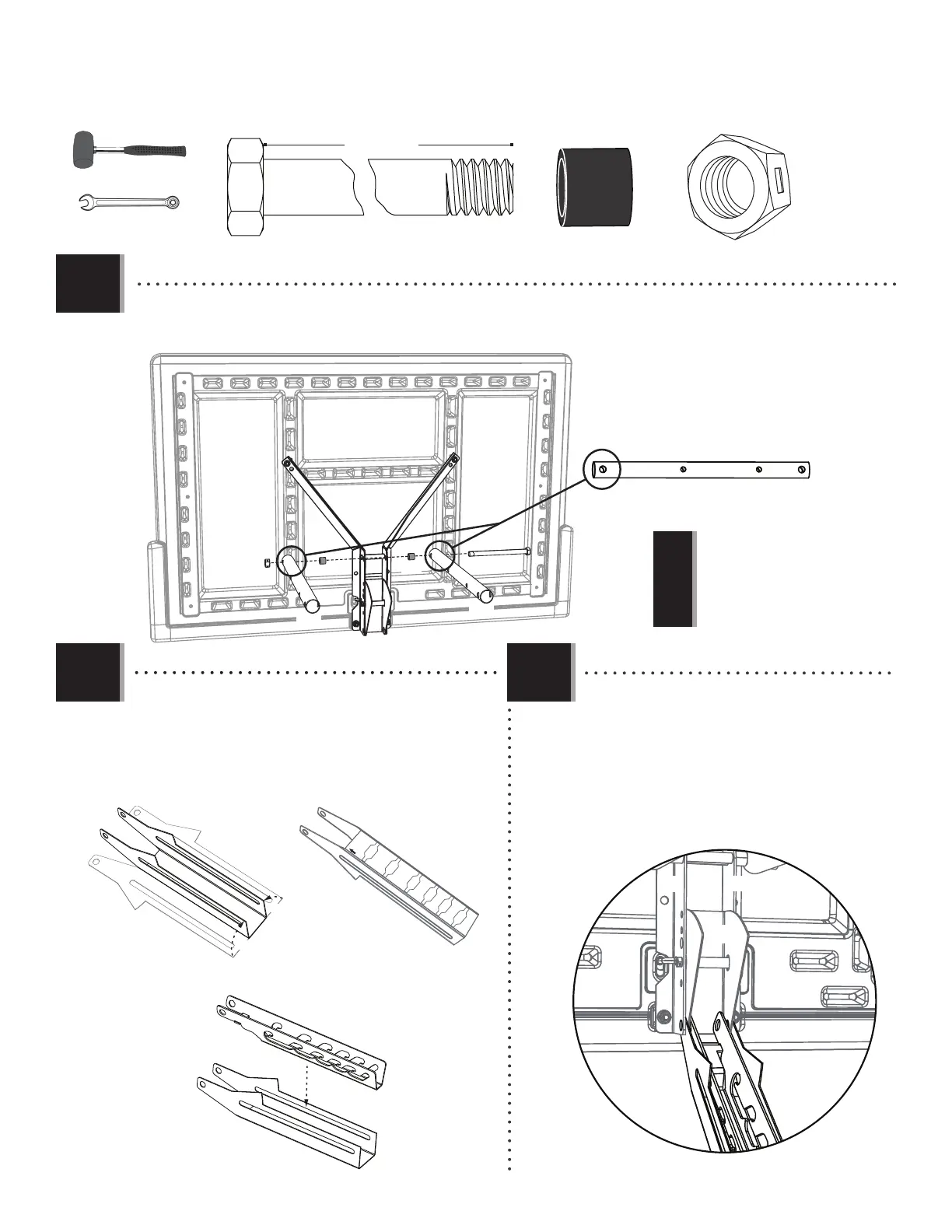

• Secure the Extension Arms (AKC) to the Backboard Brackets in the location shown with the hardware indicated.
• Attachez les bras de rallonge (AKC) aux supports du panneau à l’endroit indiqué à l’aide des quincaillerie indiqués.
• Sujete los brazos de extensón (AKC) a los soportes del tablero a la ubicación indicada usando el herraje indicado.
4.1
4.2 4.3
(2)
3/4” (19 mm)
ABL (x2)
AAX (x1)
AKC
ADG (x1)
ABL
ABL
ADG
AAX
10’0”
9’7”
8’0”
8’5”
8’10”
9’2”
DOWN
90°
90°
BDN
BDN
BDL
• Tighten the Nut until it is fl ush with
the end of the Bolt.
• Serrez l’écrou jusqu’à ce qu’il soit
au ras de l’extrémité du boulon.
• Apriete la tuerca hasta que esté a
ras del extremo del perno.
!
AKC
6 5/8” (168mm)
• Fold up the edges of the Outer Guard (BDN). Insert the
Adjustment Latch (BDL) into the Outer Guard.
• Pliez les bords de la protection extérieure (BDN). Insérez le
loquet d’ajustement (BDL) dedans la protection extérieure.
• Doble los bordes de la protección externa (BDN). Inserte el
enganche de ajusto (BDL) dentro de la protección externa.
• Insert the Adjustment Latch and Outer Guard
between the Backboard Brackets (AJJ & AJK) and the
Inner Guard (BDM).
• Insérez le loquet de d’ajustement et la protection
extérieure entre les supports du panneau (AJJ et AJK)
et la protection intéreiure (BDM).
• Inserte el enganche de ajusto y la protección
externa entre los soportes del tablero (AJJ y AJK) y la
protección interna (BDM).
AJJ
AJK
BDM
