20
X SECTION 4 (CONTINUED) / SECTION 4 (SUITE) / SECCIÓN 4 (SIGUE)
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
4.4
ABL (x2)
AAX (x1)
ADG (x1)

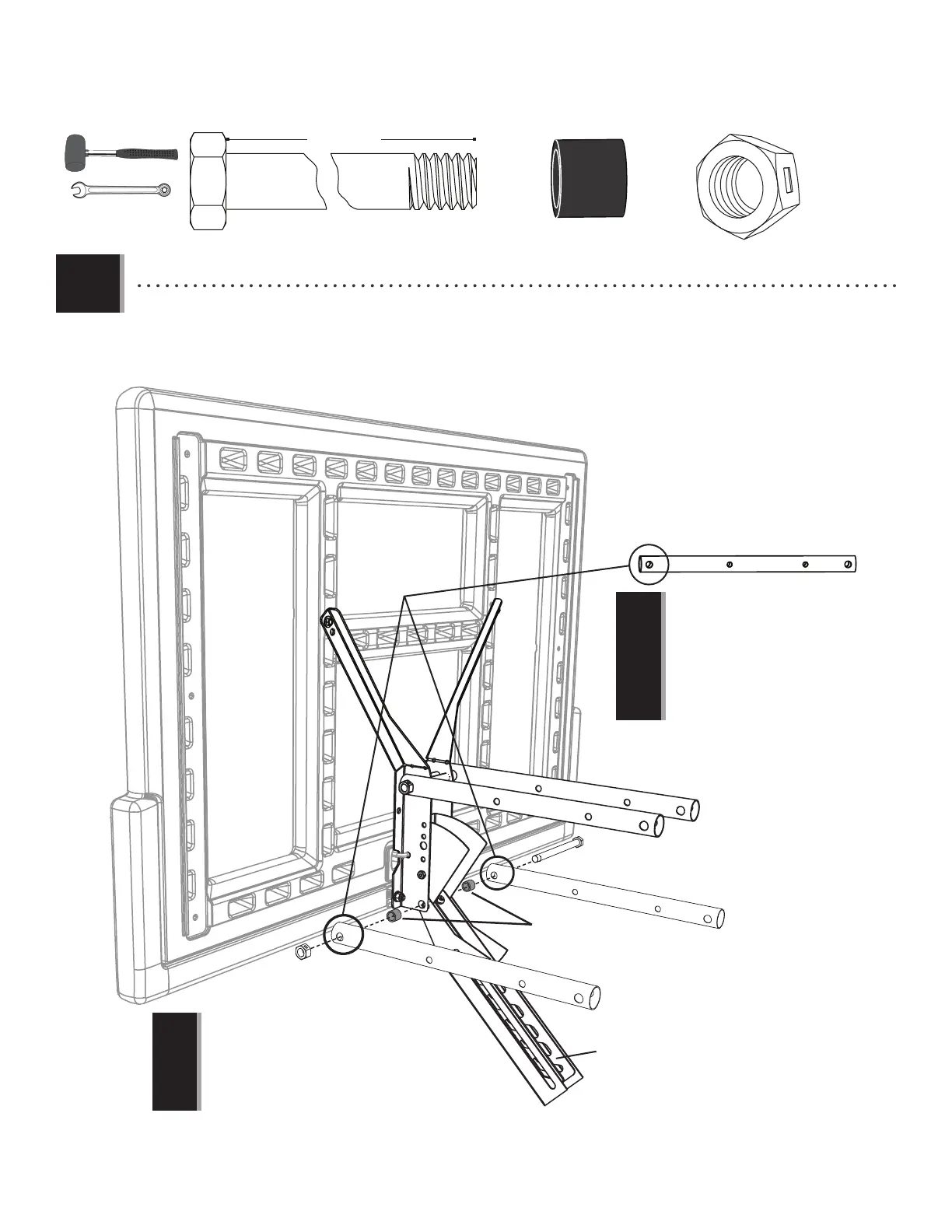

• Secure the Dunk Latch (BDL), Outer Guard (BDN), and the other two Extension Arms (AKC) to the Backboard Brackets.
• Attachez bien le loquet d’ajustement (BDL), dispositif de sécurité externe (BDN), et les deux autres bras de rallonge (AKC) aux
supports du panneau.
• Sujete el enganche de ajusto (BDL), la guardia externa (BDN), y los otros dos brazos de extensión (AKC) a los soportes del tablero.
AAX
ABL
ADG
AKC
BDN
BDL
• Tighten the Centerlock Nut until it is fl ush
with the end of the Bolt.
• Serrez l’écrou de blocage central jusqu’à ce
qu’il soit au ras de l’extrémité du boulon.
• Apriete la tuerca de bloqueo central hasta que
esté a ras del extremo del perno.
!
(2)
3/4” (19 mm)
6 5/8” (168mm)
• Verify the holes on the Extension Arms
(AKC) are oriented as shown.
• Veiller à ce que les trous dans les
bras de rallonge (AKC) sont orientés
comme indiqué.
• Asegurarse que los agujeros en
los brazos de extensión (AKC) son
orientados como se muestra.
!
AKC
AKC
AKC
AKC
To Next Page
