21
X SECTION 4 (CONTINUED) / SECTION 4 (SUITE) / SECCIÓN 4 (SIGUE)
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
4.5

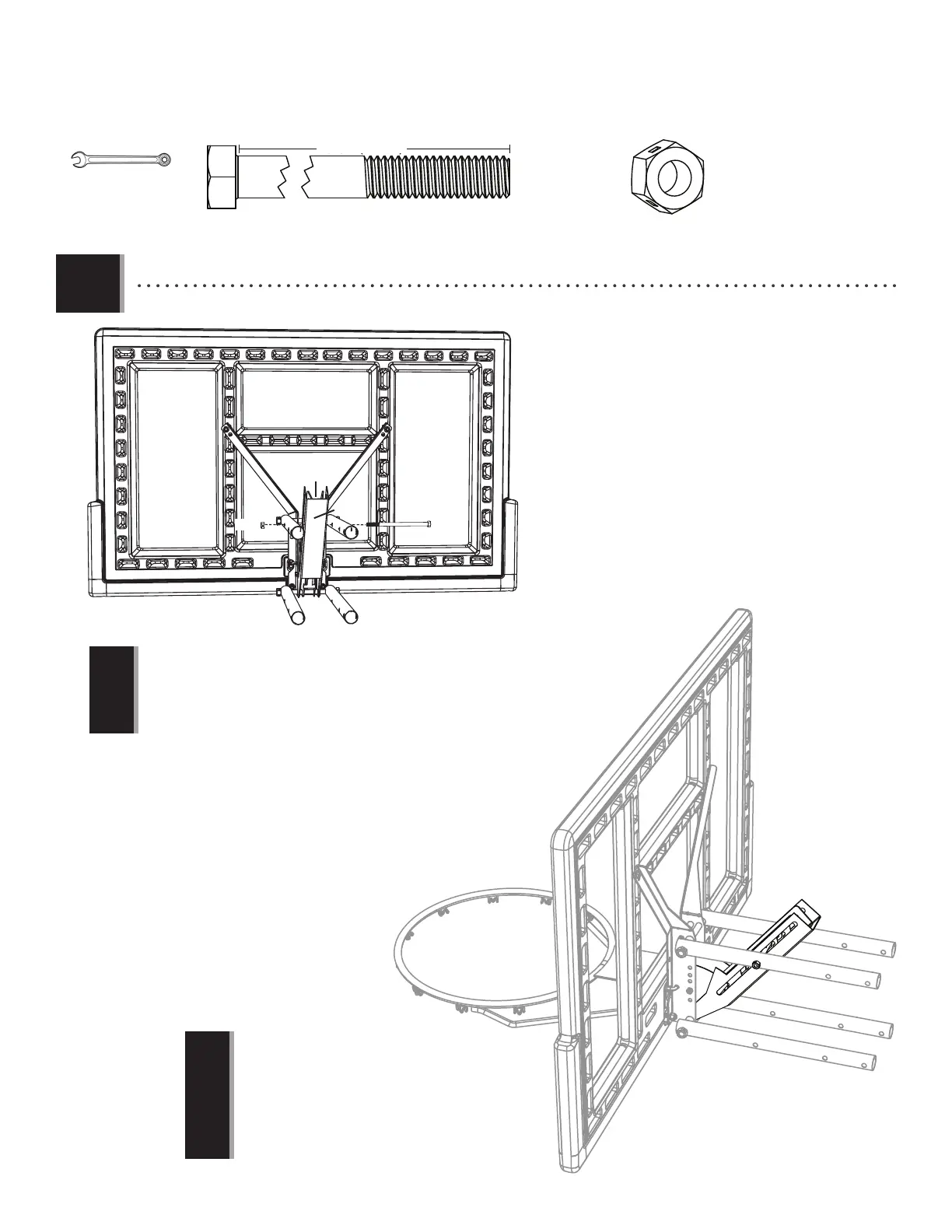

• Lift the Adjustment Latch (BDL) and Outer Guard (BDN) so
the slots line up with the holes in the upper Extension
Arms (AKC) that are closest to the Backboard (AJI). Then
secure the Adjustment Latch and Outer Guard to the
upper Extension Arms with the hardware shown.
• Soulevez le loquet d’ajustement (BDL) et le dispositif de
sécurité externe (BDN) a fi n que les fentes s’alignent avec
les trous dans les bras de rallonge supérieurs (AKC) qui
sont le plus proche au panneau. Ensuite, attachez
le loquet d’ajustement et le dispositif de sécurité
externe aux bras de rallonge supérieurs à l’aide de la
quincaillerie indiquée.
• Levante el enganche de ajusto (BDL) y la guardia externa
(BDN) para que las ranuras se alineen con los agujeros
en los brazos de extensión (AKC) que están más cercano
al tablero. Entonces, sujete el enganche de ajusto y la
guardia externa a los brazos de extensión superiores
usando el herraje indicado.
ABB ABA
BDN
AKC
AKC
AJI
BDL
• Tighten the Centerlock Nut until it is fl ush with the end of the Bolt.
• Serrez l’écrou de blocage central jusqu’à ce qu’il soit au ras de
l’extrémité du boulon.
• Apriete la tuerca de bloqueo central hasta que esté a ras del
extremo del perno.
!
ABA (x1)
6 1/2” (16.5 cm)
6 1/2’’ (165mm)
ABB (x1)
(2)
9/16” (14 mm)
• Make sure the Bolt passes through the slots in the Outer
Guard and the Adjustment Latch as shown.
• Veiller à ce que le boulon traverse les fentes dans le
protecteur externe (BDN) et le loquet d’ajustement (BDL)
comme indiqué.
• Asegurarse que el perno pasa por las ranuras en el
protector externo (BDN) y el enganche de ajusto (BDL)
como se meustra.
!
