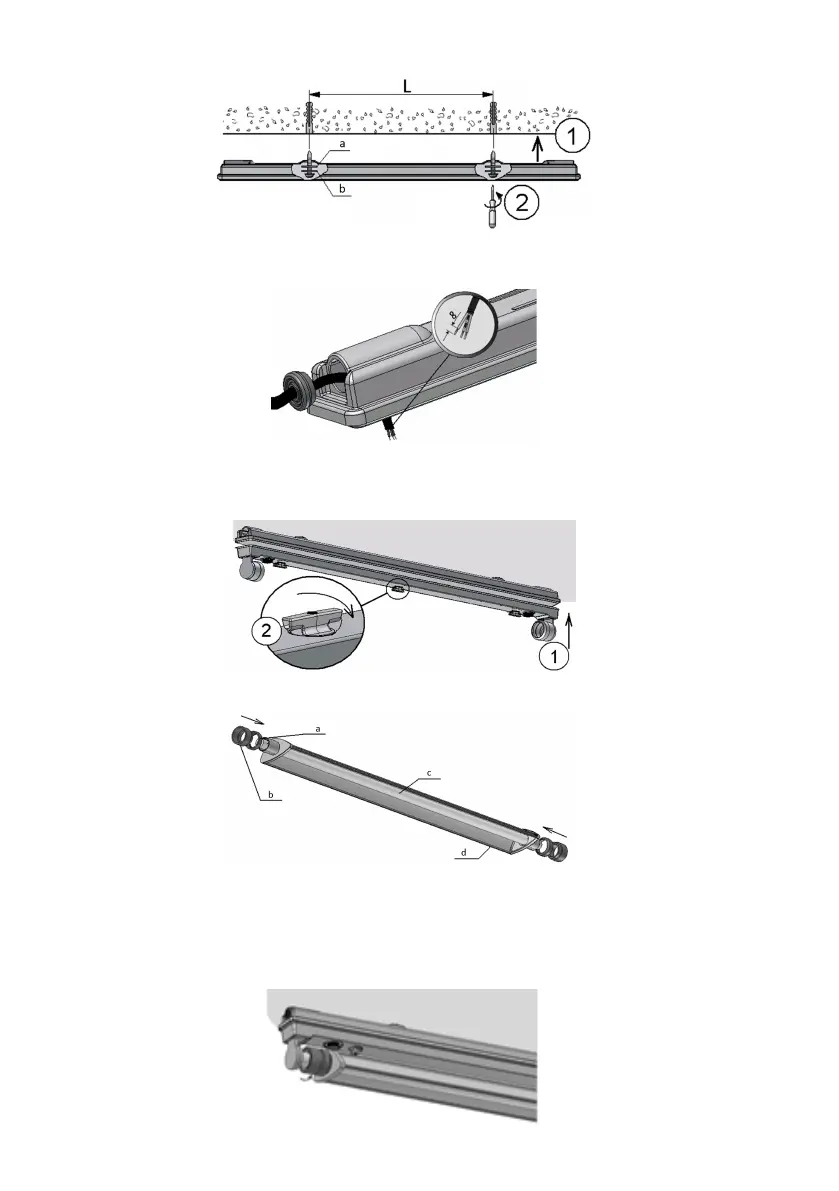

3. Установить корпус на опорную поверхность: (на рис. а - шайба резиновая; b - шайба
металлическая).
4. Ввести сетевые провода в корпус светильника через гермоизолятор в котором
предварительно сделать круглое отверстие диаметром меньшим, чем диаметр вводимого
сетевого провода. Гермоизоляторы вставить в уплотняемые отверстия корпуса.
5. Подключить сетевой провод к клеммной колодке в соответствии с указанной
полярностью. Для обеспечения ЭМС необходимо подключение к функциональному
заземлению.
6. Вставить крышку в корпус и зафиксировать ее поворотными задвижками.
7. Установить отражатель (при наличии), вставить лампы: (на рис. a - кольцо резьбовое;
b - муфта; c - лампа; d - отражатель).
7.1. Для модели с параболическим отражателем.
7.1.1. Вставить лампу в отражатель.
7.1.2. Одеть на крышки отражателя резьбовые кольца и муфты.
7.1.3. Лампу с одетым на нее отражателем зафиксировать в ламподержателях поворотом
на 90°.
7.1.4. Закрутить муфты и резьбовые кольца, зафиксировав тем самым отражатель.
