Installation
9. Connectez les haut-parleurs : dénudez les fils des haut-parleurs de 1/2" et insérez la partie dénudée dans
la borne du haut-parleur, puis serrez la vis sans tête pour fixer le tout. Veillez à respecter la polarité des
haut-parleurs. NE mettez
10. Effectuez une vérification finale du câblage pour vous assurer que toutes les connexions sont bien
mises. Vérifiez toutes les connexions d’alimentation et de mise à la masse en vue de fils effilochés
et de connexions desserrées pouvant causer des problèmes.

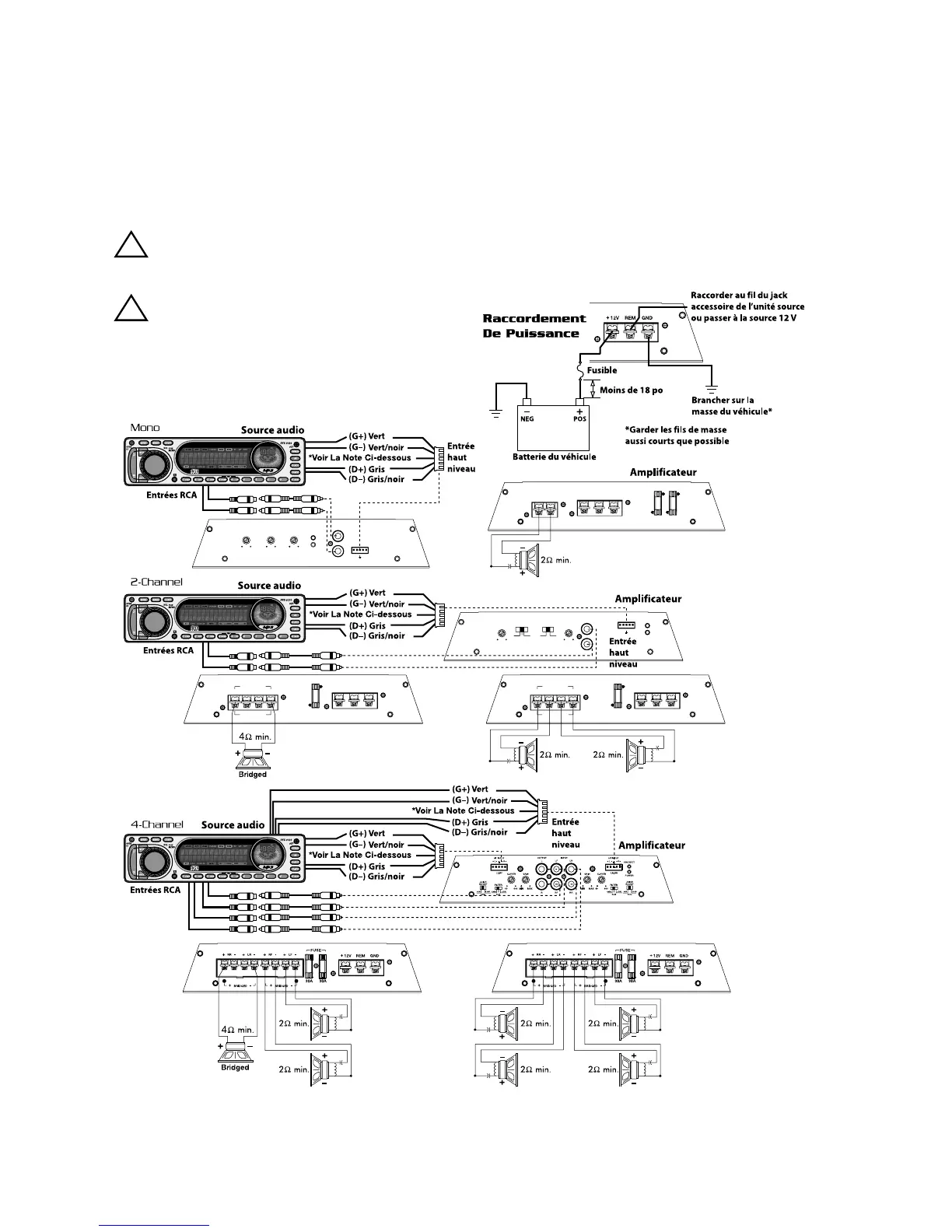

REMARQUE : vérifiez les polarités de signal à l’aide des schémas.
MISE EN GARDE : ces amplificateurs ne sont pas recommandés pour des charges
d’impédance inférieures à 2Ω stéréo ou 4Ω pontées (mono).
!
SPEAKER
12V
15A 15A
REM GND
FUSE
+
+
-
JUICE
BOOST X-OVER GAIN PROTECT
INPUT
POWER
L
L
R
HI INPUT
MIN MAX40 2500dB 12dB
+-
R
+-
JUICE
BOOST
INPUT
PROTECT
POWER
GAIN
MIN MAX
X-OVER FILTER
40 400
FLAT 50Hz
0dB 12dBHIGH LOW
L
HI INPUT
+-
R
+-
L
25A
FUSE
12V REM GND
+
SPEAKERS
+-
R
+-
BRIDGED
+
-
L
25A
FUSE
12V REM GND
+
SPEAKERS
+-
R
+-
BRIDGED
+
-
MISE EN GARDE : utilisez un type de
configuration
d'entrée seulement.
L'utilisation à la fois
d'entrées RCA et
haut niveau produira
un effet indésirable.
!
*REMARQUE : si vous utilisez des entrées haut niveau et que vous entendez un bruit de moteur,
connectez le fil noir à la masse du châssis. Si le bruit persiste, contactez votre
distributeur agréé ou le service à la clientèle Lightning Audio.
