5. Mesure de résistance (I 7)
DM 620
USB
I 7

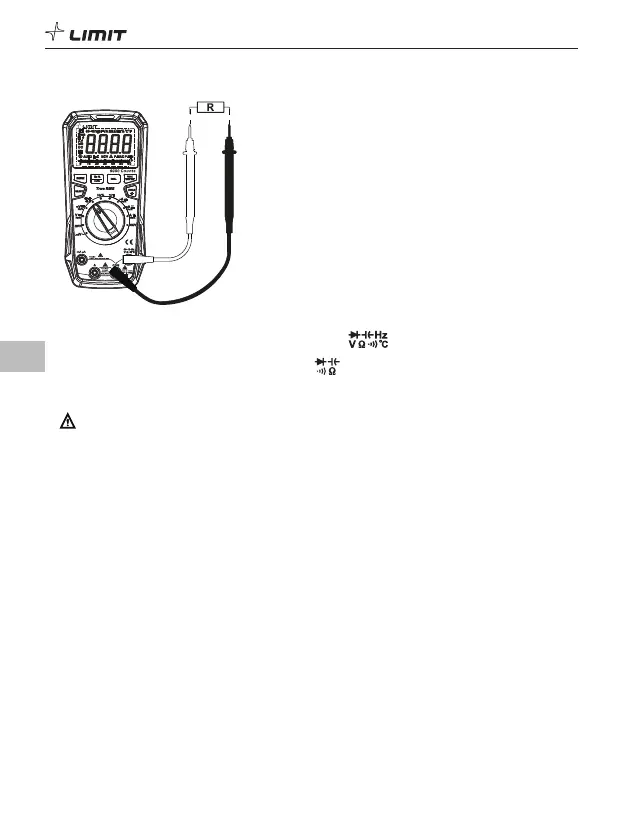

5.1 Introduire le cordon de mesure rouge dans la prise et le cordon de mesure noir dans la
prise COM.
5.2 Tourner le sélecteur de fonction sur la position .
5.3 Poser les pointes sur les emplacements à tester du circuit.
5.4 Relever la valeur de résistance à l’écran.
Attention:
• Faire preuve de prudence lors des travaux sur des tensions supérieures à 30 V CA RMS, 42 V de
pointe ou 60 V CC. De telles tensions présentent un risque de choc électrique.
• Si la résistance mesurée est ouverte ou au-delà de la plage maximale, l’écran LCD affiche « OL ».
• Avant de mesurer la résistance, couper l’alimentation électrique du circuit et décharger entièrement
tous les condensateurs.
• Si l’on mesure une faible résistance, les cordons de mesure génèrent une erreur de mesure de 0,1 ~
0,3
Ω
. Pour obtenir une mesure précise, court-circuiter les cordons de mesure et utiliser le mode de
mesure de valeur relative (REL).
• Si la résistance n’est pas inférieure à 0,5
Ω
lorsque les cordons de mesure sont court-circuités,
vérifier si les cordons de mesure sont mal insérés ou défectueux.
• Si l’on mesure une résistance élevée, il est normal d’attendre quelques secondes pour stabiliser la
lecture.
