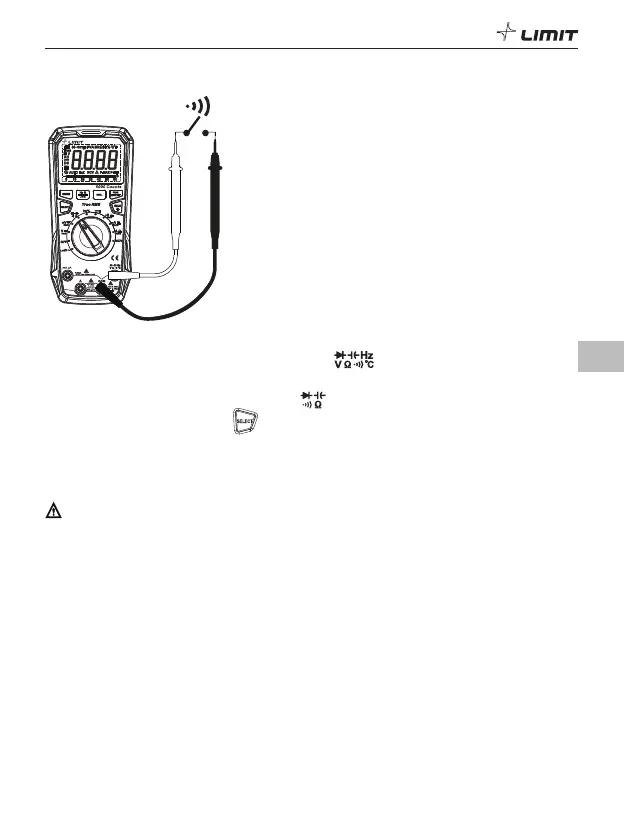

6. Test de continuité (I 8)
DM 620
USB
I 8
6.1 Introduire le cordon de mesure rouge dans la prise et le cordon de mesure noir dans la
prise COM.
6.2 Tourner le sélecteur de fonction sur la position .
6.3 Presser brièvement sur le bouton pour passer au test de continuité.
6.4 Poser les pointes sur les emplacements à tester du circuit.
6.5 Résistance mesurée <50
Ω
: Le circuit a une bonne continuité ; le vibreur émet un bip continu et le
voyant vert est allumé.
Attention:
• Faire preuve de prudence lors des travaux sur des tensions supérieures à 30 V CA RMS, 42 V de
pointe ou 60 V CC. De telles tensions présentent un risque de choc électrique.
• Avant de mesurer la continuité, couper l’alimentation électrique du circuit et décharger entièrement
tous les condensateurs.
FR
