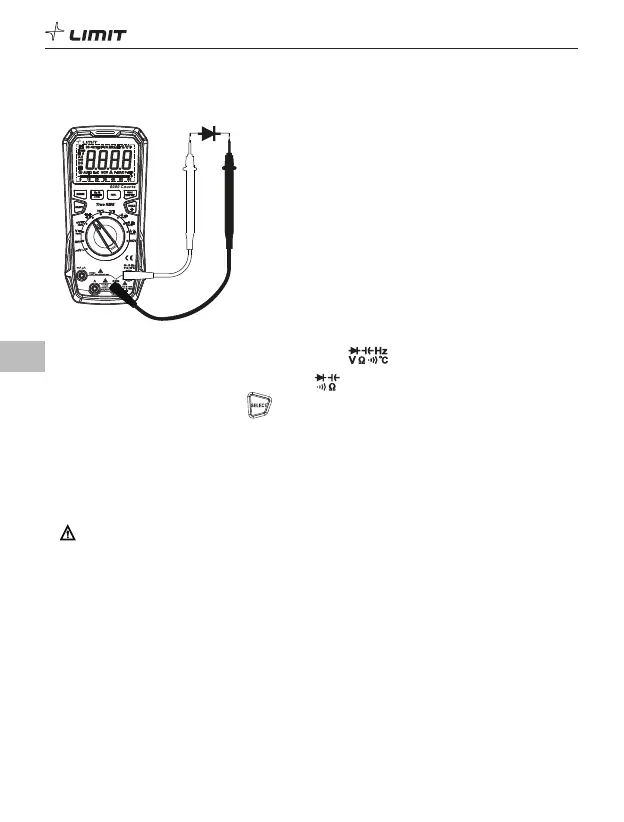

7. Test de diode (I 9)
DM 620
USB
I 9
7.1 Introduire le cordon de mesure rouge dans la prise et le cordon de mesure noir dans la
prise COM.
7.2 Tourner le sélecteur de fonction sur la position .
7.3 Presser brièvement sur le bouton pour passer à la mesure de diode si requis.
7.4 Connecter la pointe rouge à l’anode de la diode et la pointe noire à la cathode de la diode.
7.5 Relever la tension de polarisation directe à l’écran.
7.6 Valeur mesurée <0,12 V : La diode peut être endommagée ; le voyant rouge est allumé.
Valeur mesurée entre 0,12~2 V : La diode est normale; le voyant vert est allumé (pour référence
seulement).
7.7 Si la diode est ouverte ou que sa polarité est inversée, l’écran LCD affiche « OL ». Pour la tension à
la jonction PN au silicium, la valeur normale est d’environ 500~800 mV.
Attention :
• Faire preuve de prudence lors des travaux sur des tensions supérieures à 30 V CA RMS, 42 V de
pointe ou 60 V CC. De telles tensions présentent un risque de choc électrique.
• Avant de tester la diode, couper l’alimentation électrique du circuit et décharger entièrement tous
les condensateurs.
