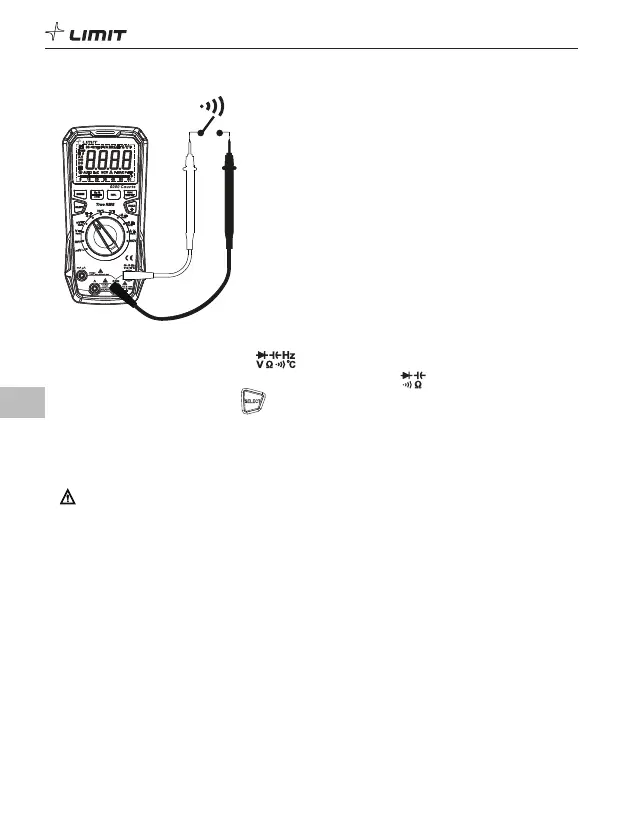

6. Test di continuità (F 8)
DM 620
USB
F 8
6.1 Inserire il cavo rosso nello spinotto , quindi inserire il cavo nero nello spinotto COM.
6.2 Ruotare la manopola di selezione della funzionalità in posizione .
6.3 Premere brevemente il pulsante per passare al test di continuità.
6.4 Toccare le sonde sui punti di prova nel circuito.
6.5 Resistenza misurata <50
Ω
: Il circuito presenta una buona continuità; il cicalino emette un segnale
continuo e l’indicatore verde si accende.
Attenzione:
• Prestare attenzione dovendo lavorare con tensioni superiori a 30 V RMS in corrente alternata, di
picco 42 V oppure 60 V in corrente continua. Tali tensioni provocano potenziali pericoli di scosse
elettriche.
• Prima di eseguire il test di continuità, disinserire l’alimentazione elettrica al circuito e scaricare
pienamente tutti i condensatori.
