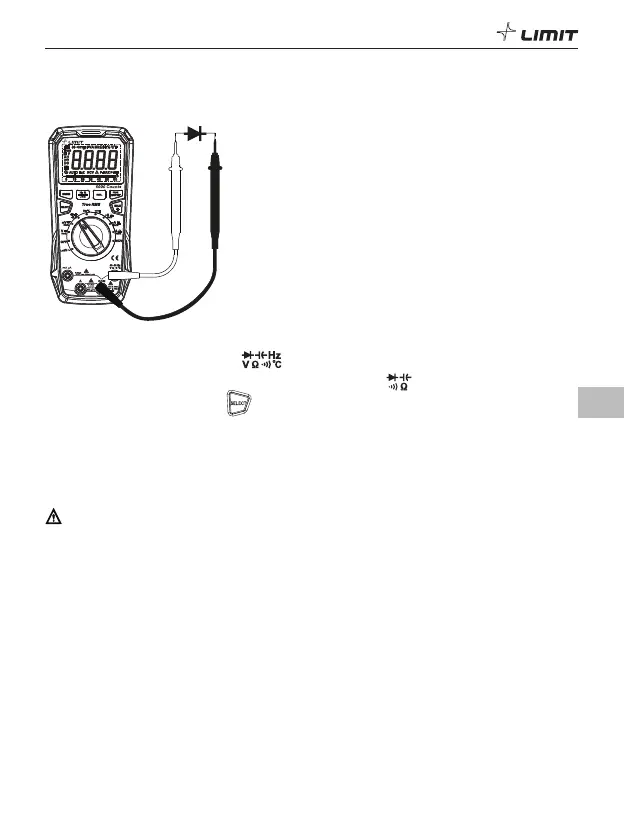

7. Test diodi (F 9)
DM 620
USB
F 9
7.1 Inserire il cavo rosso nello spinotto , quindi inserire il cavo nero nello spinotto COM.
7.2 Ruotare la manopola di selezione della funzionalità in posizione .
7.3 Premere brevemente il pulsante per passare al test diodi, se richiesto.
7.4 Collegare la sonda rossa all’anodo del diodo, quindi collegare la sonda nera al catodo del diodo.
7.5 Leggere il valore di polarizzazione diretta sul display.
7.6 Valore misurato <0,12 V: Il diodo potrebbe essere danneggiato; l’indicatore rosso è acceso.
Valore misurato entro 0,12~2 V: Il diodo è normale; l’indicatore verde è acceso (solo riferimento).
7.7 Se il diodo è aperto oppure la polarità è invertita, il display LCD mostra “OL”. Per la giunzione PN in
silicio, la tensione normale si trova generalmente attorno a 500~800 mV.
Attenzione:
• Prestare attenzione dovendo lavorare con tensioni superiori a 30 V RMS in corrente alternata, di
picco 42 V oppure 60 V in corrente continua. Tali tensioni provocano potenziali pericoli di scosse
elettriche.
• Prima di eseguire il test diodi, disinserire l’alimentazione elettrica al circuito e scaricare pienamente
tutti i condensatori.
