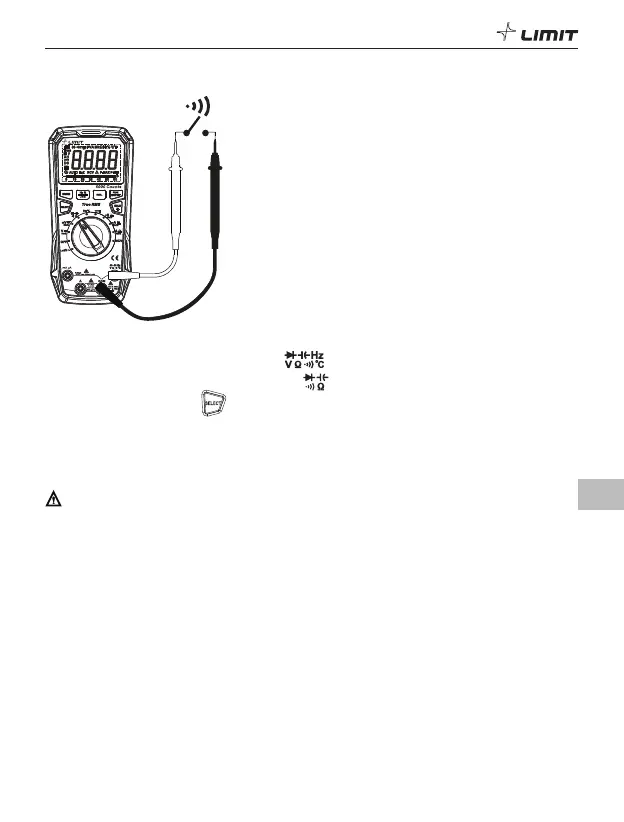

6. Teste de continuidade (F 8)
DM 620
USB
F 8
6.1 Insira a ponta de teste vermelha na entrada e a ponta de teste preta na entrada COM.
6.2 Rode o botão rotativo funcional para a posição .
6.3 Prima brevemente o botão para mudar para o teste de continuidade.
6.4 Encoste as sondas aos pontos de teste no circuito.
6.5 Resistência medida <50
Ω
: o circuito tem uma boa continuidade; o sinal sonoro é emitido
continuamente e a luz indicadora verde está ligada.
Cuidado:
• Tenha cuidado ao trabalhar com tensões superiores a 30 V CA RMS, 42 V de pico ou 60 V CC. Estas
tensões representam um risco de choque.
• Antes de testar a continuidade, desligue a fonte de alimentação do circuito e descarregue
totalmente todos os condensadores.
PT
