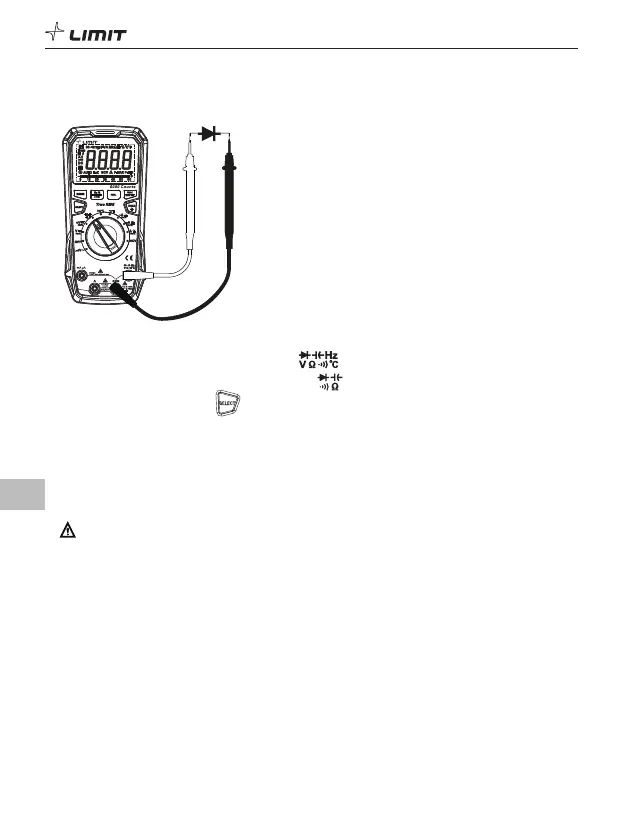

7. Teste de díodo (F 9)
DM 620
USB
F 9
7.1 Insira a ponta de teste vermelha na entrada e a ponta de teste preta na entrada COM.
7.2 Rode o botão rotativo funcional para a posição .
7.3 Prima brevemente o botão para mudar para o teste de díodo, se necessário.
7.4 Ligue a sonda vermelha ao ânodo de díodo e a sonda preta ao cátodo de díodo.
7.5 Leia o valor da polarização direta indicado no visor.
7.6 Valor medido <0,12 V: o díodo pode estar danificado; a luz indicadora vermelha está acesa.
Valor medido no intervalo de 0,12~2 V: o díodo está normal; a luz indicadora verde está acesa (apenas
para referência).
7.7 Se o díodo estiver aberto ou a sua polaridade for invertida, o LCD apresentará a indicação “OL”.
Para a junção P-N de silício, o valor normal é geralmente de cerca de 500~800 mV.
Cuidado:
• Tenha cuidado ao trabalhar com tensões superiores a 30 V CA RMS, 42 V de pico ou 60 V CC. Estas
tensões representam um risco de choque.
• Antes de testar o díodo, desligue a fonte de alimentação do circuito e descarregue totalmente
todos os condensadores.
PT
