czerwona lampka sygnalizacyjna oraz włącza się alarm akustyczny).
1.6 Krótkie naciśnięcie przycisku
US B
spowoduje wyświetlenie częstotliwości/ współczynnika
wypełnienia impulsów mierzonego napięcia.
Uwaga:
• Nie podawać na wejście napięcia wyższego niż 1000 V, gdyż może to spowodować uszkodzenie
przyrządu.
• Podczas pomiaru wyższych napięć zachować ostrożność, aby uniknąć porażenia prądem.
• Po zakończeniu pomiaru odłączyć kabelki pomiarowe od badanego obwodu.
• Przed każdym użyciem należy zweryfikować działanie miernika poprzez pomiar znanego napięcia.
• Impedancja wejściowa miernika wynosi około 10 M
Ω
. Wpływ tego obciążenia może powodować
błędy pomiarowe w obwodach o wysokiej impedancji. W większości przypadków, jeśli impedancja
obwodu jest niższa niż 10 k
Ω
, błąd można pominąć (
≤
0.1%).

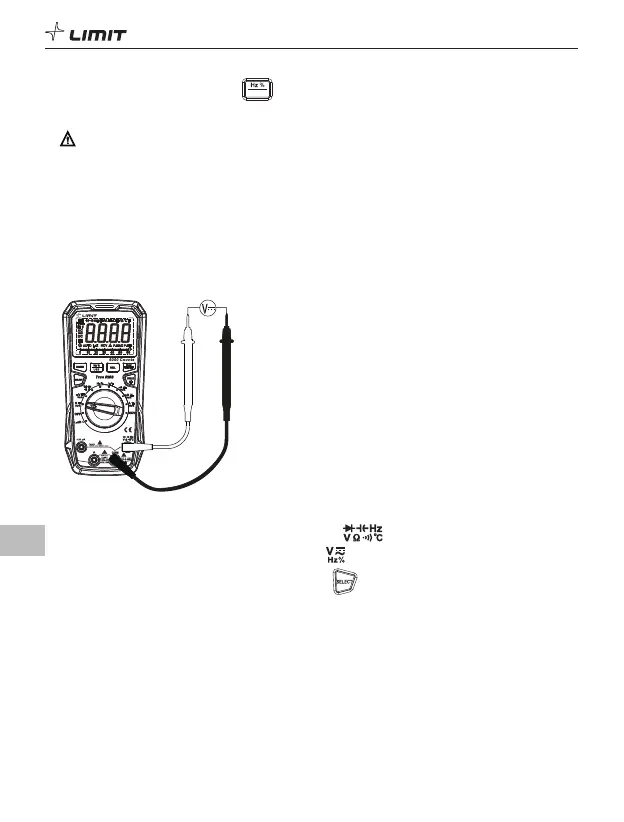

2. Pomiar napięcia stałego DC w woltach (Rys. 4)
DM 620
USB
Rys. 4
2.1 Dołączyć czerwony kabelek pomiarowy do gniazdka a czarny kabelek do gniazdka COM.
2.2 Przestawić przełącznik wyboru funkcji w pozycję .
2.3 Stosownie do potrzeby, krótko naciskając przycisk przejść do pomiaru napięcia DC.
2.4 Podłączyć kabelki pomiarowe równolegle do mierzonego elementu lub źródła zasilania.
2.5 Odczytać wartość napięcia na wyświetlaczu (jeśli napięcie wynosi >1000 V, zaświeci się czerwona
lampka sygnalizacyjna oraz włączy się alarm akustyczny).
