215

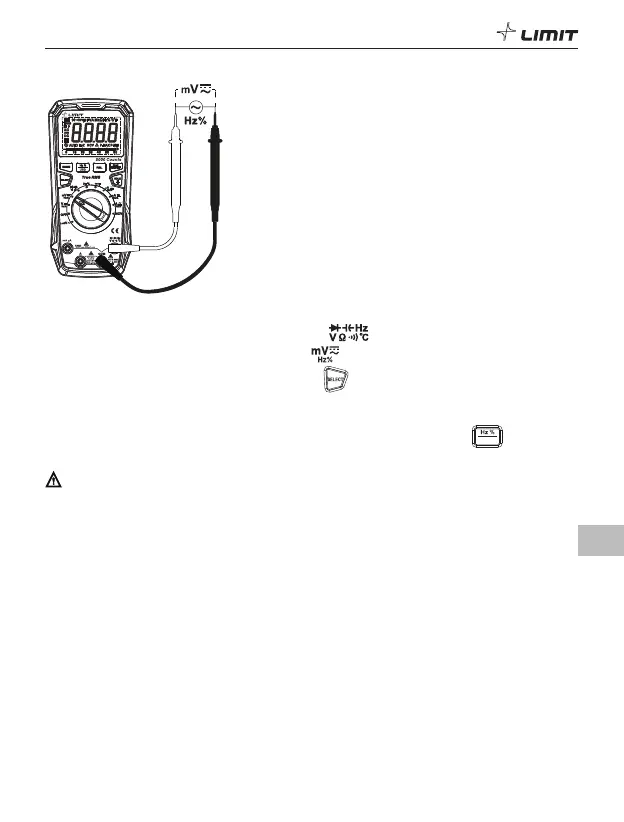

3. Pomiar napięcia AC lub DC w miliwoltach (Rys. 5)
DM 620
USB
Rys. 5
3.1 Dołączyć czerwony kabelek pomiarowy do gniazdka a czarny kabelek do gniazdka COM.
3.2 Przestawić przełącznik wyboru funkcji w pozycję .
3.3 Stosownie do potrzeby, krótko naciskając przycisk przejść do pomiaru napięcia AC lub DC w
miliwoltach.
3.4 Podłączyć sondy kabelków pomiarowych równolegle do mierzonego elementu lub źródła zasilania.
3.5 Odczytać wartość napięcia na wyświetlaczu.
3.6 W czasie pomiaru w miliwoltach napięcia AC, krótkie naciśnięcie przycisku
US B
spowoduje
wyświetlenie częstotliwości/ współczynnika wypełnienia impulsów mierzonego napięcia.
Uwaga:
• Nie podawać na wejście napięcia wyższego niż 1000 V, gdyż może to spowodować uszkodzenie
przyrządu.
• Podczas pomiaru wyższych napięć zachować ostrożność, aby uniknąć porażenia prądem.
• Po zakończeniu pomiaru odłączyć kabelki pomiarowe od badanego obwodu.
• Przed każdym użyciem należy zweryfikować działanie miernika poprzez pomiar znanego napięcia.
• Impedancja wejściowa miernika na zakresie AC mV wynosi około 10 M
Ω
. Wpływ tego obciążenia
może powodować błędy pomiarowe w obwodach o wysokiej impedancji. W większości przypadków,
jeśli impedancja obwodu jest niższa niż 10 k
Ω
, błąd można pominąć (
≤
0,1%).
• Impedancja wejściowa na zakresie DC mV ma wartość praktycznie nieskończoną (około 1 G
Ω
) i nie
wprowadza tłumienia podczas pomiaru słabych sygnałów, a więc dokładność pomiaru jest wysoka.
Gdy przewody testowe są rozwarte, na ekranie może pojawić się jakaś wartość, ale jest to normalne
i nie wpłynie na wynik pomiaru.
• Pomiar częstotliwości na zakresie 60 mV AC ma charakter tylko orientacyjny.
PL
