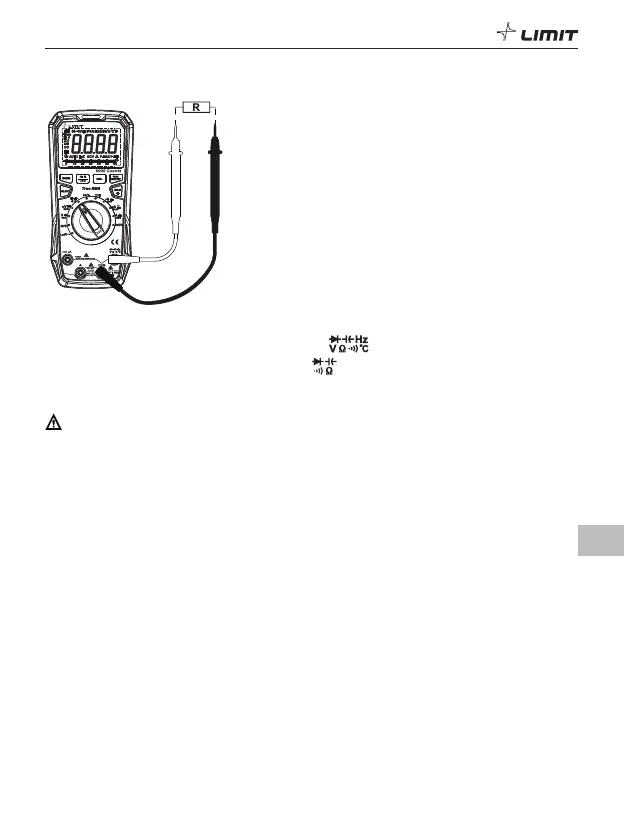

5. Pomiar rezystancji (Rys. 7)
DM 620
USB
Rys. 7
5.1 Dołączyć czerwony kabelek pomiarowy do gniazdka a czarny kabelek do gniazdka COM.
5.2 Przestawić przełącznik wyboru funkcji w pozycję .
5.3 Dołączyć sondy kabelków pomiarowych do punktów obwodu, w których ma być dokonany pomiar.
5.4 Odczytać z wyświetlacza wartość rezystancji.
Uwaga:
• Zachować ostrożność, jeśli podczas pracy występuje napięcie AC o wartości powyżej 30 V RMS lub
42 V wartości szczytowej, albo napięcie DC wyższe niż 60 V. Napięcia o takiej wartości niosą ryzyko
porażenia prądem elektrycznym.
• Jeśli mierzony rezystor jest uszkodzony (ma przerwę) lub rezystancja przekracza maksymalny
zakres, wyświetlacz LCD wyświetli „OL”.
• Przed pomiarem rezystancji należy wyłączyć zasilanie mierzonego obwodu i całkowicie rozładować
wszystkie kondensatory.
• Podczas pomiaru rezystancji o małej wartości kabelki pomiarowe wprowadzają błąd pomiarowy
rzędu 0,1–0,3
Ω
. Aby uzyskać dokładny pomiar, należy zewrzeć kabelki pomiarowe i użyć trybu
pomiaru wartości względnej (REL).
• Jeśli rezystancja zwartych kabelków ma wartość 0,5
Ω
lub więcej, należy sprawdzić, czy nie są one
poluzowane lub uszkodzone.
• Podczas pomiaru wysokiej rezystancji normalne jest, że ustabilizowanie odczytu zajmuje kilka
sekund.
