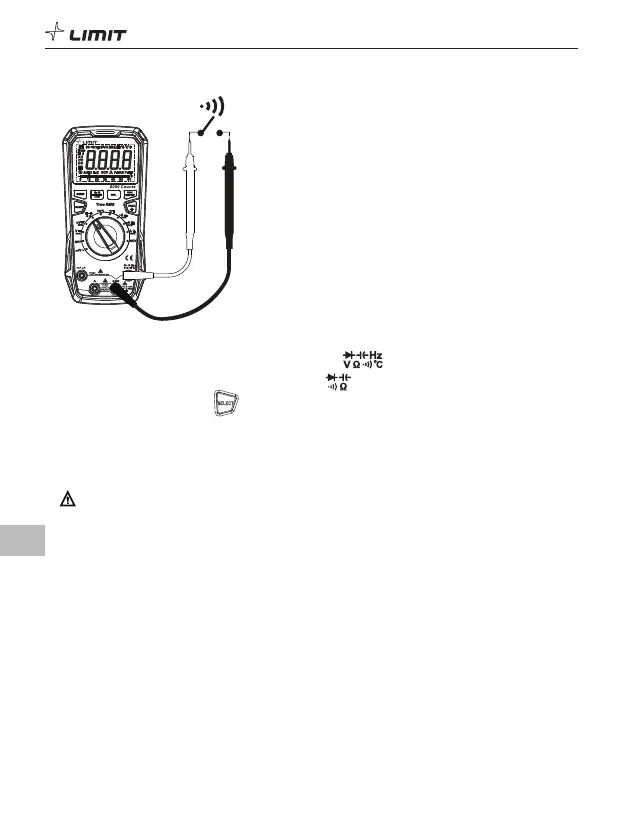

6. Test ciągłości obwodu (Rys. 8)
DM 620
USB
Rys. 8
6.1 Dołączyć czerwony kabelek pomiarowy do gniazdka a czarny kabelek do gniazdka COM.
6.2 Przestawić przełącznik wyboru funkcji w pozycję .
6.3 Krótko naciskając przycisk przejść do funkcji testu ciągłości obwodu.
6.4 Dołączyć sondy kabelków pomiarowych do punktów obwodu, w których ma być dokonany pomiar.
6.5 Gdy mierzona rezystancja jest niższa niż 50
Ω
wówczas obwód uznany jest za ciągły: rozlega się
sygnał akustyczny ciągły i świeci się zielona lampka sygnalizacyjna.
Uwaga:
• Zachować ostrożność, jeśli podczas pracy występuje napięcie AC o wartości powyżej 30 V RMS lub
42 V wartości szczytowej, albo napięcie DC wyższe niż 60 V. Napięcia o takiej wartości niosą ryzyko
porażenia prądem elektrycznym.
• Przed wykonaniem testu ciągłości obwodu należy wyłączyć zasilanie mierzonego obwodu i
całkowicie rozładować wszystkie kondensatory.
PL
