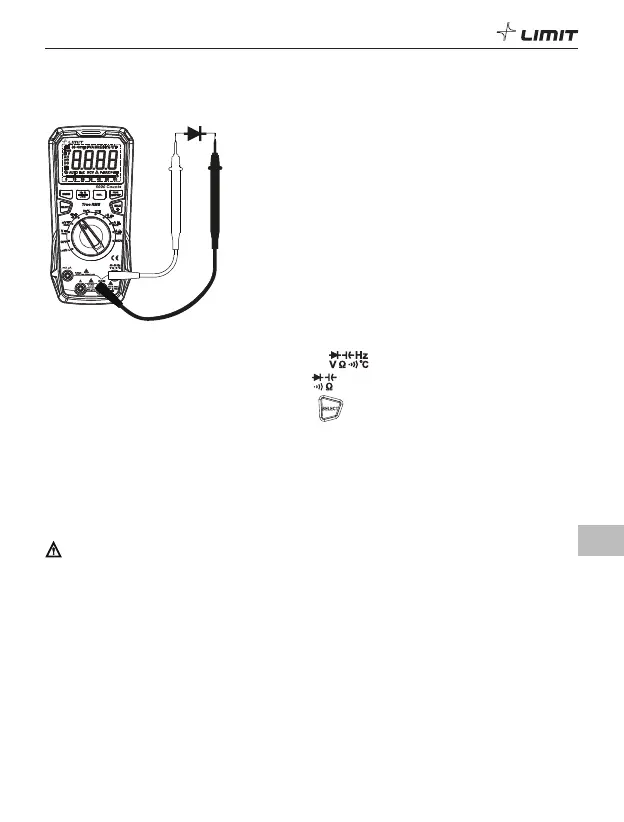

7. Testowanie diod (Rys. 9)
DM 620
USB
Rys. 9
7.1 Dołączyć czerwony kabelek pomiarowy do gniazdka a czarny kabelek do gniazdka COM.
7.2 Przestawić przełącznik wyboru funkcji w pozycję .
7.3 Stosownie do potrzeby, krótko naciskając przycisk przejść do funkcji testowania diod.
7.4 Podłączyć sondę czerwonego kabelka do anody diody, a czarnego kabelka do katody diody.
7.5 Odczytać z wyświetlacza wartość napięcia na złączu diody w stanie przewodzenia.
7.6 Gdy zmierzona wartość jest niższa niż 0,12 V oznacza to, że dioda może być uszkodzona, świeci się
czerwona lampka sygnalizacyjna.
Gdy zmierzona wartość zawiera się w zakresie 0,12–2 V oznacza to, że stan diody jest normalny,
świeci się zielona lampka sygnalizacyjna (tylko dla orientacji).
7.7 Jeśli dioda ma przerwę lub jej polaryzacja jest odwrócona, na wyświetlaczu wyświetli się „OL”. W
przypadku krzemowego złącza PN wartość normalna mieści się zwykle w zakresie 500–800 mV.
Uwaga:
• Zachować ostrożność, jeśli podczas pracy występuje napięcie AC o wartości powyżej 30 V RMS lub
42 V wartości szczytowej, albo napięcie DC wyższe niż 60 V. Napięcia o takiej wartości niosą ryzyko
porażenia prądem elektrycznym.
• Przed wykonaniem testu diody należy wyłączyć zasilanie mierzonego obwodu i całkowicie
rozładować wszystkie kondensatory.
PL
