68
3.6 AC-millivolttimittauksessa näet mitatun jännitteen taajuuden/pulssisuhteen painamalla lyhyesti
US B
-painiketta.
Varoitus:
• Älä mittaa yli 1000 voltin jännitteitä, sillä se voi rikkoa mittarin.
• Eliminoi sähköiskuvaara huolellisesti, kun mittaat korkeita jännitteitä.
• Irrota testikaapelit mitatusta piiristä heti, kun mittaus on tehty.
• Varmista mittarin toiminta ennen jokaista käyttöä mittaamalla ensin jännite tuntemastasi lähteestä.
• AC mV -alueen tuloimpedanssi on noin 10 M
Ω
. Tämä kuorma voi vaikuttaa mittaustuloksiin suuren
impedanssin piireissä. Useimmiten virheellä ei ole merkitystä piireissä, joiden impedanssi alle 10 k
Ω
(
≤
0,1 %).
• DC mV -alueen tuloimpedanssi on loputon (noin 1 G
Ω
) eikä vaikuta heikkojen signaalien
mittaukseen, joten mittaustarkkuus on suuri. Kun testipiiri on auki, näytöllä voi näkyä lukema. Se on
kuitenkin normaalia eikä vaikuta mittaustulokseen.
• Taajuusmittaus 60 mV -alueella (AC-jännite) on vain viitteellinen.

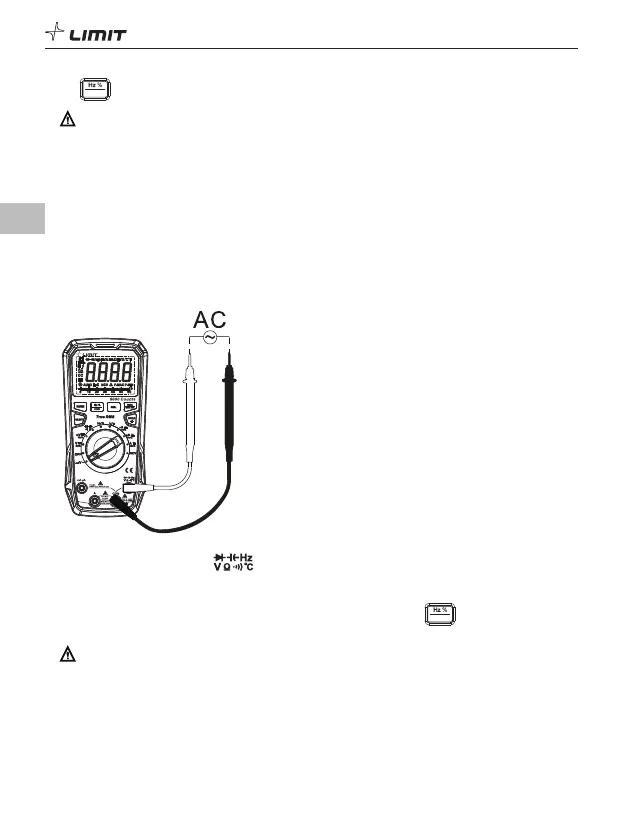

4. LoZ (matala impedanssi) ACV-mittaus (kuva 6)
DM 620
USB
Kuva 6
4.1 Liitä punainen testikaapeli -liitäntään ja musta testikaapeli COM-liitäntään.
4.2 Käännä toimintovalitsin kohtaan LozV~.
4.3 Yhdistä testikaapelit rinnakkain mitattavaan kuormaan tai virtalähteeseen.
4.4 Katso jännitelukema näytöltä.
4.5 Näet mitatun jännitteen taajuuden/pulssisuhteen painamalla lyhyesti
US B
-painiketta.
Varoitus:
• Älä mittaa yli 1000 voltin jännitteitä, sillä se voi rikkoa mittarin.
• Eliminoi sähköiskuvaara huolellisesti, kun mittaat korkeita jännitteitä.
• Irrota testikaapelit mitatusta piiristä heti, kun mittaus on tehty.
• Varmista mittarin toiminta ennen jokaista käyttöä mittaamalla ensin jännite tuntemastasi lähteestä.
• Odota LoZ-toiminnon käyttämisen jälkeen 3 minuuttia, ennen kuin teet seuraavia toimenpiteitä.
• LoZ ACV -mittauksella eliminoidaan haamujännitteitä, jolloin mittaustulokset ovat tarkempia.
FI
