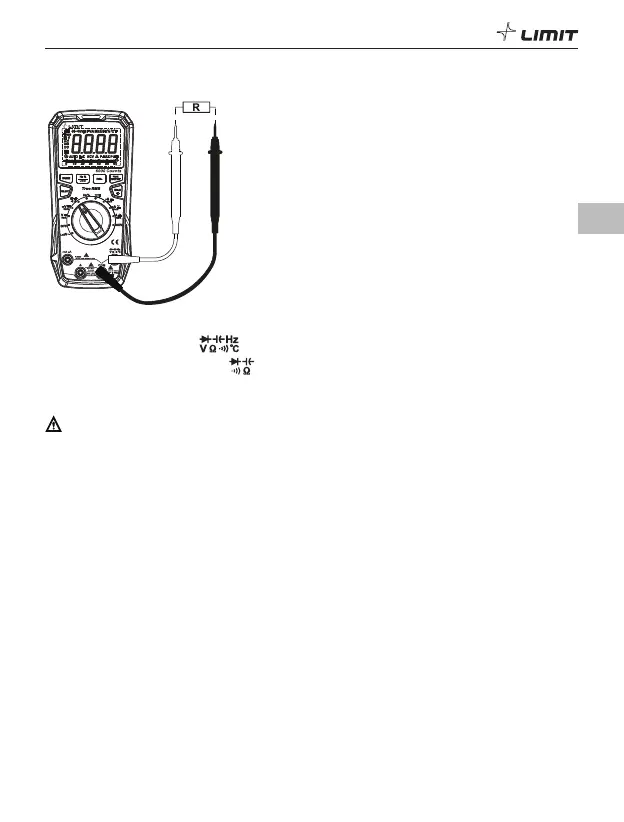

5. Resistanssin mittaus (kuva 7)
DM 620
USB
Kuva 7
5.1 Liitä punainen testikaapeli -liitäntään ja musta testikaapeli COM-liitäntään.
5.2 Käännä toimintovalitsin kohtaan .
5.3 Kosketa mittakärjillä piirin mittauspisteitä.
5.4 Katso resistanssilukema näytöltä.
Varoitus:
• Ole varovainen kohteissa, joiden jännite on yli AC 30 V RMS, 42 V peak tai DC 60 V. Nämä jännitteet
ovat ihmiselle vaarallisia.
• Jos mitattu vastus on avoin tai resistanssi ylittää maksimialueen, näytöllä näkyy ”OL”.
• Katkaise piirin virransaanti ja pura kaikkien kondensaattoreiden jännite kokonaan ennen resistanssin
mittaamista.
• Matalaa resistanssia mitattaessa testikaapelit tuottavat 0,1
Ω
–0,2
Ω
:n mittausvirheen. Tarkan
mittaustuloksen saat oikosulkemalla testikaapelit ja käyttämällä suhteellisen arvon mittaustilaa
(REL).
• Jos resistanssi on mittakärkien oikosulussa yli 0,5
Ω
, tarkista, ovatko testikaapelit irronneet tai
vioittuneet.
• Korkeaa yli 1 M
Ω
:n resistanssia mitattaessa lukeman vakautuminen kestää yleensä muutaman
sekunnin.
